Altivar 71 Plus - Преобразователи частоты Altivar 71

(1) Преобразователь заказывается отдельно.

(2) Тормозной модуль для ПЧ ATV 71HC31N4 - HC50N4 заказывается отдельно.

(3) Комплектный шкаф VW3 A9 549 предназначен для тормозного модуля VW3 A7 102 преобразователей большой мощности ATV 71HC31N4 - HC50N4; он устанавливается слева от комплектного шкафа VW3 A9 547 или VW3 A9 548. Тормозной модуль заказывается отдельно.

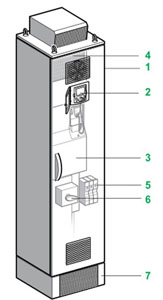

Преобразователи частоты Altivar 71 могут также поставляться в сертифицированных шкафах исполнении IP 54, готовых к применению, что позволяет получить степень защиты IP 54 для ПЧ Altivar 71 исполнения IP 20.
Эта гамма ПЧ была разработана с целью предложения простого и экономичного готового к применению решения с минимальным временем ввода в эксплуатацию. Шкафы поставляются готовыми к подключению, монтаж осуществляется легко и быстро.
Эта стандартная версия обеспечивает сдачу оборудования в кратчайшие сроки.
Она предназначена для двигателей мощностью от 90 до 500 кВт с трехфазным питанием 380 - 415 В

Гамма ПЧ Altivar 71 Plus с раздельными воздушными каналами охлаждения разработана для эксплуатации в неблагоприятных запыленных условиях окружающей среды. Преобразователи частоты Altivar 71 поставляются в шкафах исполнения IP 23 или IP 54. Комплектация этих шкафов вспомогательным оборудованием облегчает их ввод в эксплуатацию и, в частности, гарантирует хорошую вентиляцию. Шкаф поставляется готовым к подключению.



Данное дополнительное оборудование устанавливается в шкаф вне зависимости от его модели без всякой необходимости его изменения:

• адаптер для дискретных входов a 115 В;

• интерфейсные карты цифрового датчика;

• карты расширения входов-выходов;

• насосные карты и программируемая карта встроенного контроллера (Controller inside);

• коммуникационные карты Modbus TCP Daisy Chain, EtherNet/IP, DeviceNet, InterBus, CC-Link, Modbus/Uni-Telway, ProFIBUS DP V0 или V1, LoNWorKS, METASYS N2, APoGEE FLN, BACnet;

• реле безопасности Preventa типа AC или Preventa типа ATE;

• температурное реле PT100, термозонд PTC;

• обогрев двигателя;

• дополнительный источник питания c 24 В;

• кнопка аварийной остановки;

• освещение шкафа;

• переключатель с ключом (местное/дистанционное);

• цепь питания для внешнего вентилятора.


Это оборудование зависит от типа преобразователя частоты. Применение некоторых элементов из данного перечня может привести к необходимости изменения габаритов шкафа:

• тормозной модуль;

• ручка разъединителя;

• автоматический выключатель;

• сетевой контактор;

• трансформатор для цепи управления;

• амперметр;

• обогрев шкафа;

• дроссель двигателя;

• синусный фильтр;

• кондиционер.


(1) Для получения полного каталожного номера шкафа замените p на 2 для исполнения IP 23 или на 5 для IP 54. Например: для исполнения IP 23 каталожный номер ПЧ ATV 71EXA p C63N4 становится следующим ATV 71EXA2C63N4.
(2) Данные значения приведены для используемых на входе предохранителей
(3) Каталожный номер преобразователя, устанавливаемого в шкафу; он не может заказываться отдельно.

Предложение по ПЧ ATV 71EXC**** состоит из шкафа компактного исполнения со степенью защиты IP 23 или IP 54 для промышленной сферы и инфраструктуры. Преобразователи частоты Altivar 71 поставляются в шкафах исполнения IP 23 или IP 54, укомплектованных вспомогательным оборудованием, что облегчает их ввод в эксплуатацию и, в частности, гарантирует хорошую вентиляцию. Шкаф поставляется готовым к подключению.



Это оборудование зависит от типа преобразователя частоты. Применение некоторых элементов из данного перечня может привести к необходимости изменения габаритов шкафа:

• тормозной модуль;

• ручка разъединителя;

• автоматический выключатель;

• сетевой контактор;

• трансформатор для цепи управления;

• амперметр;

• обогрев шкафа;

• дроссель двигателя;

• синусный фильтр;

• цоколь
