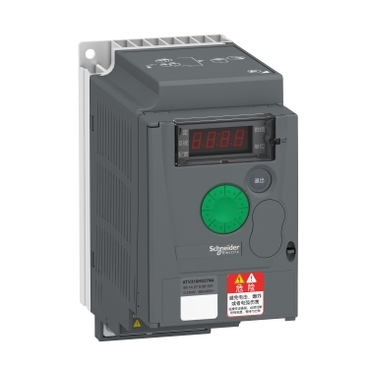

Преобразователи частоты Altivar Easy 310
Преобразователи частоты Altivar Easy 310 – это изделия начального уровня, которые идеально соответствуют потребностям развивающихся рынков.
Они выполняют свою функцию по доступной цене без компромиссов в вопросах надежности, простоты, доступности и качества обслуживания.

Напряжение и диапазон мощностей:
3 х 380-460 В…0.37-11 кВт

Области применения:
• Текстильного оборудования
• Механических станков
• Деревообрабатывающего оборудования
• Обработки материалов
• Оборудования для печати и упаковки
• Оборудования для обработки керамики
• Общего управления
Особенности и преимущества:
• Компактность: небольшая площадь и параллельный монтаж позволяют экономить пространство внутри шкафа
• Простота: быстрая и простая установка благодаря протоколу Modbus, а также четкой и хорошо понятной маркировке
• Надежность: прочная конструкция для сложных условий эксплуатации: система движения воздуха, устойчивая к нарушению питания, позволяет работать даже в самых сложных условиях; все карты имеют стандартное покрытие; устройство может работать при температурах до 55 °C без снижения номинальной мощности; долговечные компоненты (срок службы 10 лет)
• Доступность: техническая поддержка Schneider Electric – мирового лидера в производстве устройств для автоматизации и управления. Постоянная доступность в обширной дистрибьюторской сети
Технические характеристики Altivar Easy 310
ДвигательСетьAltivar 71
Мощность (1)Линейный ток (2)Полная мощностьРассеиваем. мощность при номин.токеМакс. ток в устан. режиме lnМакс. переходный ток в течениеАртикул
Типоразмер
380 В460 В460 В230 В60 с2 с
кВтААкВАВтААА
Трехфазное напряжение питания: 380 - 460 В, 50/60 Гц
0,372,11,81,419,61,52,33,0
ATV310H037N4
1
0,753,53,12,528,82,33,54,6
ATV310H075N4
1
1,56,55,44,3514,16,28,2
ATV310HU15N4
2
2,28,87,25,765,55,58,311,0
ATV310HU22N4
2
311,19,27,380,27,110,714,2
ATV310HU30N4
3
413,711,49,1102,79,514,319,0
ATV310HU40N4
3
5,521,314,311,4141,512,618,925,2
ATV310HU55N4
3
7,526,622,417,8203,91725,534,0
ATV310HU75N4
4
1136,130,424,2294,72436,048,0
ATV310HD11N4
4
(1) Данные значения мощности приведены для частоты коммутации 4 кГц, в продолжительном режиме работы. Частота коммутации настраивается в диапазоне от 2 до 12 кГц
Если при конфигурировании преобразователя частоты Altivar Easy 310 частота коммутации была настроена выше 4 кГц, и датчиками температуры фиксируется превышение теплового состояния, частота коммутации будет автоматически уменьшаться. При частоте коммутации выше 4 кГц рекомендуется для продолжительного режима работы уменьшать рабочий ток преобразователя частоты следующим образом:
• на 10% при частоте коммутации 8 кГц
• на 20% при частоте коммутации 12 кГц
(2) Максимальный линейный ток короткого замыкания:
* для преобразователей частоты y 4 кВт, Isc y 5 кА
* для преобразователей частоты > 4 кВт, Isc y 22 кА
Габаритные размеры Altivar Easy 310
ATV310H037N4, ATV310H075N4
ATV 310H
a мм
b мм
c мм
G мм
H мм
H1 мм
O мм
Под винт
с резьбой
Масса, кг
037N4
72
130
130
60
118
143
5
M4
0,8
075N4
72
130
140
60
118
143
5
M4
0,8
ATV310HU15N4, ATV310HU22N4
ATV 310H
a мм
b мм
c мм
G мм
H мм
H1 мм
O мм
Под винт
с резьбой
Масса, кг
U15N4
105
130
151
93
118
143
5
M4
1,1
U22N4
105
130
151
93
118
143
5
M4
1,1
ATV310HU30N4, ATV310HU40N4, ATV310HU55N4
ATV 310H
a мм
b мм
c мм
G мм
H мм
H1 мм
O мм
Под винт
с резьбой
Масса, кг
U30N4
140
171
151
126
157
184
5
М4
1,8
U40N4
140
171
151
126
157
184
5
М4
1,8
U55N4
140
171
151
126
157
184
5
М4
1,8
ATV310HU75N4, ATV310HD11N4
ATV 310H
a мм
b мм
c мм
G мм
H мм
H1 мм
O мм
Под винт
с резьбой
Масса, кг
U75N4
150
220
171
130
210
232
5
М4
3,7
D11N4
150
220
171
130
210
232
5
М4
3,7
