Altivar 1200

Преобразователи частоты Altivar 1200

ATV1200 – энергоэффективность и увеличение производительности оборудования.

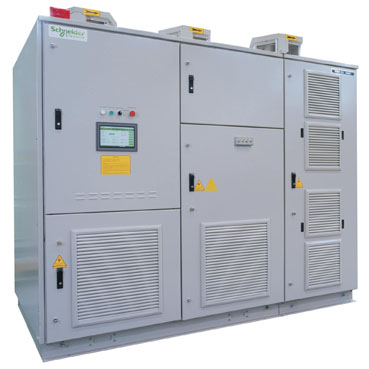

Преобразователь частоты среднего напряжения Altivar 1200 обладает высокой надежностью, прост в эксплуатации и обслуживании .
Преобразователь частоты Altivar 1200 предназначен для управления трехфазными асинхронными и синхронными двигателями с номинальным напряжением от 2 .4 до 11 кВ . Для асинхронных двигателей применимы скалярный (U/f) и векторный законы управления (векторное управление потоком в размкнутой или замкнутой системе), для синхронных двигателей – только скалярный (U/f) закон управления . Благодаря использованию последнего поколения IGBT транзисторов, преобразователь частоты Altivar 1200 удовлетворяет самым жестким требованиям по поддержанию заданной частоты вращения привода .

Преимущества преобразователей частоты Altivar 1200

Топология преобразователя частоты

Простая и понятная архитектура преобразователя частоты позволяет экономить средства на обучение обслуживающего персонала и при проведении обслуживания
Требуется минимальное количество запасных частей, поскольку все инверторные ячейки преобразователя частоты абсолютно идентичны
Кривая напряжения на выходе преобразователя частоты исключает негативное воздействие на обмотки электродвигателя благодаря малому “шагу” напряжения каждой инверторной ячейки

Секция трансформатора и секция управления

Габариты секции управления позволяют размещать базовое и дополнительное низковольтное оборудование без опасности перегрева, что значительно продлевает срок его службы.
Наличие встроенного многообмоточного трансформатора и примененная для построения преобразователя частоты многоуровневая топология позволяют избежать негативного влияния на подшипники электродвигателя . Как следствие, вновь устанавливаемый преобразователь частоты может использоваться с двигателями, находящимися в эксплуатации длительное время, значительно сокращая затраты на выполнение работ по модернизации оборудования и сокращая срок возврата инвестиций.

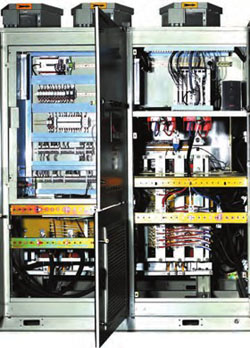

Секция инвертора

Простое и понятное расположение элементов секции облегчает проведение работ по техническому обслуживанию и ремонту
Компактность и малый вес инверторных ячеек облегчают установку и экономят время
Конструкция инверторной ячейки позволяет проводить диагностику непосредственно на месте установки преобразователя частоты

Технические характеристики Altivar 1200

Преобразователь частоты среднего напряжения Altivar 1200, напряжение 3,3 кВ

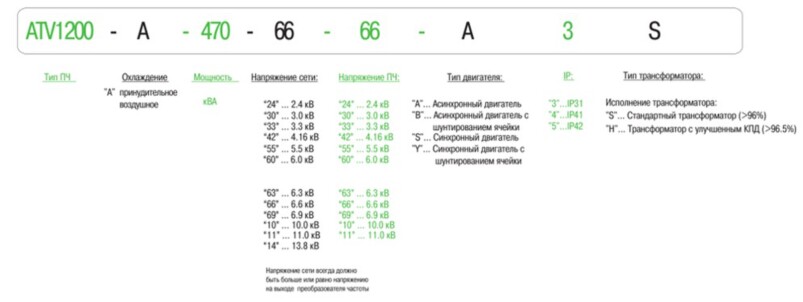

Условное обозначение преобразователя частоты	Полная мощность [кВА]	Расчетная мощность двигателя (1) [кВт]	Максимальный ток в установившемся режиме [A]		Номинальный ток инверторной ячейки [А]	Количество инверторных ячеек	Пульсность схемы выпрямления	Масса (2) [кг]
Условное обозначение преобразователя частоты	Полная мощность [кВА]	Расчетная мощность двигателя (1) [кВт]	Перегрузка 120%	Перегрузка 150%	Номинальный ток инверторной ячейки [А]	Количество инверторных ячеек	Пульсность схемы выпрямления	Масса (2) [кг]
Напряжение: 3,3 кВ
ATV1200-A370–3333●●●	370	309	65	52	65	9	18	2200
ATV1200-A470–3333●●●	470	393	82	66	100	9	18	2400
ATV1200-A570–3333●●●	570	477	100	80	100	9	18	2600
ATV1200-A660–3333●●●	660	552	116	93	135	9	18	3200
ATV1200-A770–3333●●●	770	644	135	108	135	9	18	3200
ATV1200-A860–3333●●●	860	719	150	120	150	9	18	3400
ATV1200-A1000–3333●●●	1000	836	175	140	200	9	18	4300
ATV1200-A1140–3333●●●	1140	953	200	160	200	9	18	4600
ATV1200-A1250–3333●●●	1250	1045	220	176	220	9	18	4700
ATV1200-A1400–3333●●●	1400	1170	245	196	280	9	18	5000
ATV1200-A1600–3333●●●	1600	1338	280	224	280	9	18	5400
ATV1200-A1830–3333●●●	1830	1530	320	256	320	9	18	6400
ATV1200-A2000–3333●●●	2000	1672	350	280	410	9	18	6500
ATV1200-A2340–3333●●●	2340	1956	410	328	410	9	18	7100
ATV1200-A2800–3333●●●	2800	2341	490	392	490	9	18	7800
ATV1200-A3150-3333●●●	3150	2633	550	440	550	9	18	9800
ATV1200-A3500-3333●●●	3500	2926	612	490	720	9	18	10200
ATV1200-A3780-3333●●●	3780	3160	661	529	720	9	18	10600
ATV1200-A4120-3333●●●	4120	3444	720	576	720	9	18	11100
ATV1200-A4460-3333●●●	4460	3729	780	624	850	9	18	11800
ATV1200-A4860-3333●●●	4860	4063	850	680	850	9	18	12400

1) Типовое значение, рассчитанное с учетом коэффициента мощности 0.88 и КПД 95%. Окончательный выбор преобразователя частоты осуществляется по фактическим характеристикам электродвигателя и механизма.

2) Приведенные значения соответствуют преобразователю частоты со стандартным трансформатором.

Преобразователь частоты среднего напряжения Altivar 1200, напряжение 4,16 кВ

Условное обозначение преобразователя частоты	Полная мощность [кВА]	Расчетная мощность двигателя (1) [кВт]	Максимальный ток в установившемся режиме [A]		Номинальный ток инверторной ячейки [А]	Количество инверторных ячеек	Пульсность схемы выпрямления	Масса (2) [кг]
Условное обозначение преобразователя частоты	Полная мощность [кВА]	Расчетная мощность двигателя (1) [кВт]	Перегрузка 120%	Перегрузка 150%	Номинальный ток инверторной ячейки [А]	Количество инверторных ячеек	Пульсность схемы выпрямления	Масса (2) [кг]
Напряжение: 4,16 кВ
ATV1200-A350–4242●●●	350	293	49	39	65	12	24	2400
ATV1200-A470–4242●●●	470	393	65	52	65	12	24	2600
ATV1200-A560–4242●●●	560	468	78	62	100	12	24	2800
ATV1200-A720–4242●●●	720	602	100	80	100	12	24	3100
ATV1200-A790–4242●●●	790	660	109	87	150	12	24	3800
ATV1200-A940–4242●●●	940	786	130	104	150	12	24	4000
ATV1200-A1080–4242●●●	1080	903	150	120	150	12	24	4400
ATV1200-A1190–4242●●●	1190	995	165	132	200	12	24	5000
ATV1200-A1450–4242●●●	1450	1212	200	160	200	12	24	5300
ATV1200-A1585–4242●●●	1585	1325	220	176	220	12	24	5600
ATV1200-A1750–4242●●●	1750	1463	243	194	280	12	24	5800
ATV1200-A2020–4242●●●	2020	1689	280	224	280	12	24	6300
ATV1200-A2310–4242●●●	2310	1931	320	256	320	12	24	7700
ATV1200-A2500–4242●●●	2500	2090	347	278	410	12	24	7900
ATV1200-A2960–4242●●●	2960	2475	410	328	410	12	24	8500
ATV1200-A3130–4242●●●	3130	2617	434	347	490	12	24	8800
ATV1200-A3530–4242●●●	3530	2951	490	392	490	12	24	9600
ATV1200-A4000-4242●●●	4000	3344	550	440	550	12	24	12100
ATV1200-A4400-4242●●●	4400	3678	611	489	720	12	24	12500
ATV1200-A4760-4242●●●	4760	3979	661	529	720	12	24	13000
ATV1200-A5200-4242●●●	5200	4347	720	576	720	12	24	13800
ATV1200-A5650-4242●●●	5650	4723	784	627	850	12	24	14200
ATV1200-A6150-4242●●●	6150	5141	850	680	850	12	24	14700

2) Приведенные значения соответствуют преобразователю частоты со стандартным трансформатором.

Преобразователь частоты среднего напряжения Altivar 1200, напряжение 5,5 кВ

Условное обозначение преобразователя частоты	Полная мощность [кВА]	Расчетная мощность двигателя (1) [кВт]	Максимальный ток в установившемся режиме [A]		Номинальный ток инверторной ячейки [А]	Количество инверторных ячеек	Пульсность схемы выпрямления	Масса (2) [кг]
Условное обозначение преобразователя частоты	Полная мощность [кВА]	Расчетная мощность двигателя (1) [кВт]	Перегрузка 120%	Перегрузка 150%	Номинальный ток инверторной ячейки [А]	Количество инверторных ячеек	Пульсность схемы выпрямления	Масса (2) [кг]
Напряжение: 5,5 кВ
ATV1200-A430-5555●●●	430	359	45	36	65	15	30	2900
ATV1200-A520-5555●●●	520	435	55	44	65	15	30	2900
ATV1200-A620-5555●●●	620	518	65	52	65	15	30	3300
ATV1200-A730-5555●●●	730	610	76	61	100	15	30	3300
ATV1200-A860-5555●●●	860	719	90	72	100	15	30	3600
ATV1200-A960-5555●●●	960	803	100	80	100	15	30	3800
ATV1200-A1090-5555●●●	1090	911	114	91	135	15	30	4100
ATV1200-A1290-5555●●●	1290	1078	135	108	135	15	30	5100
ATV1200-A1430-5555●●●	1430	1195	150	120	150	15	30	5300
ATV1200-A1610-5555●●●	1610	1346	168	135	200	15	30	5500
ATV1200-A1910-5555●●●	1910	1597	200	160	200	15	30	6600
ATV1200-A2100-5555●●●	2100	1756	220	176	220	15	30	6900
ATV1200-A2300-5555●●●	2300	1923	241	192	280	15	30	7200
ATV1200-A2670-5555●●●	2670	2232	280	224	280	15	30	7800
ATV1200-A2870-5555●●●	2870	2399	301	241	320	15	30	8100
ATV1200-A3050-5555●●●	3050	2550	320	256	320	15	30	10000
ATV1200-A3210-5555●●●	3210	2684	337	269	410	15	30	10300
ATV1200-A3610-5555●●●	3610	3018	379	303	410	15	30	10900
ATV1200-A3910-5555●●●	3910	3269	410	328	410	15	30	11100
ATV1200-A4100-5555●●●	4100	3428	430	344	490	15	30	11300
ATV1200-A4680-5555●●●	4680	3912	490	392	490	15	30	12500
ATV1200-A5250-5555●●●	5250	4389	550	440	550	15	30	15300
ATV1200-A5810-5555●●●	5810	4857	611	489	720	15	30	15600
ATV1200-A6300-5555●●●	6300	5267	660	528	720	15	30	16500
ATV1200-A6900-5555●●●	6900	5768	720	576	720	15	30	18400
ATV1200-A7450-5555●●●	7450	6228	780	624	850	15	30	19900
ATV1200-A8100-5555●●●	8100	6772	850	680	850	15	30	20300

2) Приведенные значения соответствуют преобразователю частоты со стандартным трансформатором.

Преобразователь частоты среднего напряжения Altivar 1200, напряжение 6,0 кВ

Условное обозначение преобразователя частоты	Полная мощность [кВА]	Расчетная мощность двигателя (1) [кВт]	Максимальный ток в установившемся режиме [A]		Номинальный ток инверторной ячейки [А]	Количество инверторных ячеек	Пульсность схемы выпрямления	Масса (2) [кг]
Условное обозначение преобразователя частоты	Полная мощность [кВА]	Расчетная мощность двигателя (1) [кВт]	Перегрузка 120%	Перегрузка 150%	Номинальный ток инверторной ячейки [А]	Количество инверторных ячеек	Пульсность схемы выпрямления	Масса (2) [кг]
Напряжение: 6,0 кВ
ATV1200-A470–6060●●●	470	393	45	36	65	15	30	2900
ATV1200-A570–6060●●●	570	477	55	44	65	15	30	2900
ATV1200-A670–6060●●●	670	560	65	52	65	15	30	3300
ATV1200-A790–6060●●●	790	660	76	61	100	15	30	3300
ATV1200-A940–6060●●●	940	786	90	72	100	15	30	3600
ATV1200-A1040–6060●●●	1040	869	100	80	100	15	30	3800
ATV1200-A1190–6060●●●	1190	995	114	91	135	15	30	4100
ATV1200-A1400–6060●●●	1400	1170	135	108	135	15	30	5100
ATV1200-A1560–6060●●●	1560	1304	150	120	150	15	30	5300
ATV1200-A1750–6060●●●	1750	1463	168	135	200	15	30	5500
ATV1200-A2080–6060●●●	2080	1739	200	160	200	15	30	6600
ATV1200-A2290–6060●●●	2290	1914	220	176	220	15	30	6900
ATV1200-A2500–6060●●●	2500	2090	241	192	280	15	30	7200
ATV1200-A2910–6060●●●	2910	2433	280	224	280	15	30	7800
ATV1200-A3130–6060●●●	3130	2617	301	241	320	15	30	8100
ATV1200-A3325–6060●●●	3325	2780	320	256	320	15	30	10000
ATV1200-A3500–6060●●●	3500	2926	337	269	410	15	30	10300
ATV1200-A3940–6060●●●	3940	3294	379	303	410	15	30	10900
ATV1200-A4260–6060●●●	4260	3561	410	328	410	15	30	11100
ATV1200-A4470–6060●●●	4470	3737	430	344	490	15	30	11300
ATV1200-A5100–6060●●●	5100	4264	490	392	490	15	30	12500
ATV1200-A5720-6060●●●	5720	4782	550	440	550	15	30	15300
ATV1200-A6350-6060●●●	6350	5309	611	489	720	15	30	15600
ATV1200-A6860-6060●●●	6860	5735	660	528	720	15	30	16500
ATV1200-A7500-6060●●●	7500	6270	720	576	720	15	30	18400
ATV1200-A8110-6060●●●	8110	6780	780	624	850	15	30	19900
ATV1200-A8840-6060●●●	8840	7390	580	680	850	15	30	20300

2) Приведенные значения соответствуют преобразователю частоты со стандартным трансформатором.

Преобразователь частоты среднего напряжения Altivar 1200, напряжение 6,3 кВ

Условное обозначение преобразователя частоты	Полная мощность [кВА]	Расчетная мощность двигателя (1) [кВт]	Максимальный ток в установившемся режиме [A]		Номинальный ток инверторной ячейки [А]	Количество инверторных ячеек	Пульсность схемы выпрямления	Масса (2) [кг]
Условное обозначение преобразователя частоты	Полная мощность [кВА]	Расчетная мощность двигателя (1) [кВт]	Перегрузка 120%	Перегрузка 150%	Номинальный ток инверторной ячейки [А]	Количество инверторных ячеек	Пульсность схемы выпрямления	Масса (2) [кг]
Напряжение: 6,3 кВ
ATV1200-A450-6363●●●	450	376	41	33	65	18	36	3100
ATV1200-A530-6363●●●	530	443	49	39	65	18	36	3300
ATV1200-A720-6363●●●	720	602	65	52	65	18	36	3500
ATV1200-A820-6363●●●	820	686	75	60	100	18	36	3600
ATV1200-A900-6363●●●	900	752	82	66	100	18	36	3800
ATV1200-A1020-6363●●●	1020	853	94	75	100	18	36	4100
ATV1200-A1100-6363●●●	1100	920	100	80	100	18	36	4200
ATV1200-A1190-6363●●●	1190	995	109	87	135	18	36	5000
ATV1200-A1480-6363●●●	1480	1237	135	108	135	18	36	5500
ATV1200-A1640-6363●●●	1640	1371	150	120	150	18	36	5800
ATV1200-A1970-6363●●●	1970	1647	180	144	200	18	36	7200
ATV1200-A2190-6363●●●	2190	1831	200	160	200	18	36	7500
ATV1200-A2400-6363●●●	2400	2006	220	176	220	18	36	7800
ATV1200-A2670-6363●●●	2670	2232	245	196	280	18	36	8300
ATV1200-A3050-6363●●●	3050	2550	280	224	280	18	36	8700
ATV1200-A3490-6363●●●	3490	2918	320	256	320	18	36	11200
ATV1200-A3760-6363●●●	3760	3143	345	276	410	18	36	11800
ATV1200-A4240-6363●●●	4240	3545	388	311	410	18	36	12400
ATV1200-A4470-6363●●●	4470	3737	410	328	410	18	36	12400
ATV1200-A4770-6363●●●	4770	3988	437	350	490	18	36	13300
ATV1200-A5350-6363●●●	5350	4473	490	932	490	18	36	13800
ATV1200-A6000-6363●●●	6000	5016	550	440	550	18	36	16700
ATV1200-A6660-6363●●●	6660	5568	612	490	720	18	36	18300
ATV1200-A7200-6363●●●	7200	6019	660	528	720	18	36	19000
ATV1200-A7860-6363●●●	7860	6571	720	576	720	18	36	20800
ATV1200-A8550-6363●●●	8550	7148	783	626	850	18	36	21400
ATV1200-A9300-6363●●●	9300	7775	850	680	850	18	36	22300

2) Приведенные значения соответствуют преобразователю частоты со стандартным трансформатором.

Преобразователь частоты среднего напряжения Altivar 1200, напряжение 6,6 кВ

Условное обозначение преобразователя частоты	Полная мощность [кВА]	Расчетная мощность двигателя (1) [кВт]	Максимальный ток в установившемся режиме [A]		Номинальный ток инверторной ячейки [А]	Количество инверторных ячеек	Пульсность схемы выпрямления	Масса (2) [кг]
Условное обозначение преобразователя частоты	Полная мощность [кВА]	Расчетная мощность двигателя (1) [кВт]	Перегрузка 120%	Перегрузка 150%	Номинальный ток инверторной ячейки [А]	Количество инверторных ячеек	Пульсность схемы выпрямления	Масса (2) [кг]
Напряжение: 6,6 кВ
ATV1200-A470–6666●●●	470	393	41	33	65	18	36	3100
ATV1200-A560–6666●●●	560	468	49	39	65	18	36	3300
ATV1200-A750–6666●●●	750	627	65	52	65	18	36	3500
ATV1200-A860–6666●●●	860	719	75	60	100	18	36	3600
ATV1200-A940–6666●●●	940	786	82	66	100	18	36	3800
ATV1200-A1070–6666●●●	1070	895	94	75	100	18	36	4100
ATV1200-A1150–6666●●●	1150	961	100	80	100	18	36	4200
ATV1200-A1250–6666●●●	1250	1045	109	87	135	18	36	5000
ATV1200-A1550–6666●●●	1550	1296	135	108	135	18	36	5500
ATV1200-A1715–6666●●●	1715	1434	150	120	150	18	36	5800
ATV1200-A2060–6666●●●	2060	1722	180	144	200	18	36	7200
ATV1200-A2290–6666●●●	2290	1914	200	160	200	18	36	7500
ATV1200-A2515–6666●●●	2515	2103	220	176	220	18	36	7800
ATV1200-A2800–6666●●●	2800	2341	245	196	280	18	36	8300
ATV1200-A3200–6666●●●	3200	2675	280	224	280	18	36	8700
ATV1200-A3660–6666●●●	3660	3060	320	256	320	18	36	11200
ATV1200-A3940–6666●●●	3940	3294	345	276	410	18	36	11800
ATV1200-A4440–6666●●●	4440	3712	388	311	410	18	36	12400
ATV1200-A4685–6666●●●	4685	3917	410	328	410	18	36	12400
ATV1200-A5000–6666●●●	5000	4180	437	350	490	18	36	13300
ATV1200-A5600–6666●●●	5600	4682	490	392	490	18	36	13800
ATV1200-A6300-6666●●●	6300	5267	550	440	550	18	36	16700
ATV1200-A7000-6666●●●	7000	5852	612	490	720	18	36	18300
ATV1200-A7550-6666●●●	7550	6312	660	528	720	18	36	19000
ATV1200-A8250-6666●●●	8250	6897	720	576	720	18	36	20800
ATV1200-A8950-6666●●●	8950	7482	783	626	850	18	36	21400
ATV1200-A9750-6666●●●	9750	8151	850	680	850	18	36	22300

2) Приведенные значения соответствуют преобразователю частоты со стандартным трансформатором.

Преобразователь частоты среднего напряжения Altivar 1200, напряжение 10 кВ

Условное обозначение преобразователя частоты	Полная мощность [кВА]	Расчетная мощность двигателя (1) [кВт]	Максимальный ток в установившемся режиме [A]		Номинальный ток инверторной ячейки [А]	Количество инверторных ячеек	Пульсность схемы выпрямления	Масса (2) [кг]
Условное обозначение преобразователя частоты	Полная мощность [кВА]	Расчетная мощность двигателя (1) [кВт]	Перегрузка 120%	Перегрузка 150%	Номинальный ток инверторной ячейки [А]	Количество инверторных ячеек	Пульсность схемы выпрямления	Масса (2) [кг]
Напряжение: 10 кВ
ATV1200-A470–1010●●●	470	393	27	22	35	24	48	4100
ATV1200-A610–1010●●●	610	510	35	28	35	24	48	4300
ATV1200-A700–1010●●●	700	585	40	32	65	24	48	4400
ATV1200-A790–1010●●●	790	660	46	36	65	24	48	4500
ATV1200-A940–1010●●●	940	786	54	43	65	24	48	4700
ATV1200-A1070–1010●●●	1070	895	62	49	65	24	48	4900
ATV1200-A1130–1010●●●	1130	945	65	52	65	24	48	5000
ATV1200-A1250–1010●●●	1250	1045	72	58	100	24	48	5100
ATV1200-A1570–1010●●●	1570	1313	91	73	100	24	48	5500
ATV1200-A1730–1010●●●	1730	1446	100	80	100	24	48	5700
ATV1200-A2000–1010●●●	2000	1672	115	92	135	24	48	6900
ATV1200-A2340–1010●●●	2340	1956	135	108	135	24	48	7300
ATV1200-A2600–1010●●●	2600	2174	150	120	150	24	48	7900
ATV1200-A2800–1010●●●	2800	2341	162	129	200	24	48	9100
ATV1200-A3130–1010●●●	3130	2617	181	145	200	24	48	9400
ATV1200-A3470–1010●●●	3470	2901	200	160	200	24	48	9900
ATV1200-A3810–1010●●●	3810	3185	220	176	220	24	48	10300
ATV1200-A4440–1010●●●	4440	3712	256	205	280	24	48	11500
ATV1200-A4850–1010●●●	4850	4055	280	224	280	24	48	12000
ATV1200-A5000–1010●●●	5000	4180	289	231	320	24	48	14800
ATV1200-A5540–1010●●●	5540	4631	320	256	320	24	48	15200
ATV1200-A6250-1010●●●	6250	5225	361	289	410	24	48	16700
ATV1200-A7100-1010●●●	7100	5936	410	328	410	24	48	18300
ATV1200-A7900-1010●●●	7900	6604	456	365	490	24	48	20100
ATV1200-A8500-1010●●●	8500	7106	490	392	490	24	48	20100
ATV1200-A9530-1010●●●	9530	7967	550	440	550	24	48	26200
ATV1200-A10600-1010●●●	10600	8862	612	490	720	24	48	26700
ATV1200-A11500-1010●●●	11500	9614	664	531	720	24	48	28400
ATV1200-A12500-1010●●●	12500	10450	720	576	720	24	48	30400
ATV1200-A13500-1010●●●	13500	11286	779	624	850	24	48	32000
ATV1200-A14750-1010●●●	14750	12331	850	680	850	24	48	37400

2) Приведенные значения соответствуют преобразователю частоты со стандартным трансформатором.

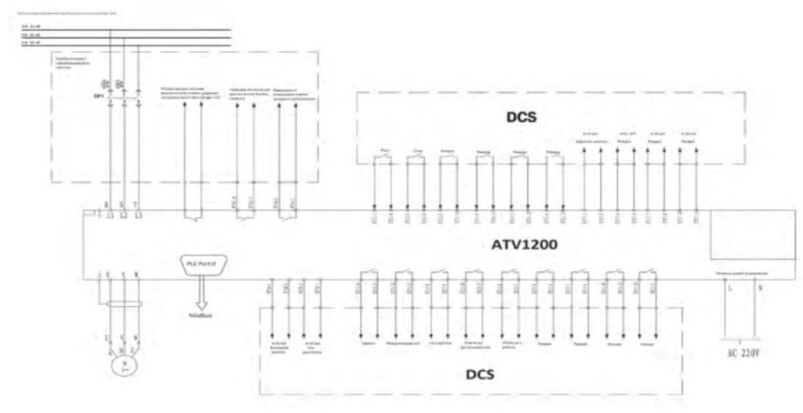

Схема подключения Altivar 1200
