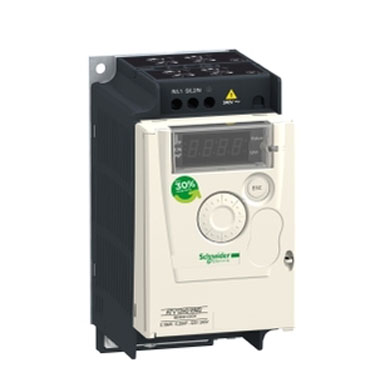

Altivar 12

Преобразователи частоты Altivar 12

Преобразователи частоты для небольших машин с трёхфазным асинхронным электродвигателем на 240 В.

Напряжение и диапазон мощностей:

1 х 100-120 В…0,18 - 0,75 кВт

1 х 200-240 В…0,18 - 2,2 кВт

3 х 200 - 240 В…0,18 – 4 кВт

Области применения:

• Простые производственные машины (небольшие транспортёры, упаковочные машины, насосы, вентиляторы и т.д.)

• Простая потребительская техника (турникеты, вращающиеся рекламные щиты, медицинские койки, беговые дорожки, тестомешалки и т.д.)

• Другие области применения:

• Мобильные машины

• Устройства, которые традиционно используются с другими решениями (2-скоростные электродвигатели постоянного тока, механические приводы и т.д.).

Особенности и преимущества:

• Компактность: монтаж в ряд

• Простота: быстрый пуск без предварительной настройки, возможно конфигурирование ПЧ, находящегося в упаковке

• Высокое качество: стойкость к тяжёлым условиям эксплуатации, фильтры ЭМС С1 при однофазном питании 240 В

• Интеграция: последовательный канал связи Modbus

Технические характеристики Altivar 12

Двигатель		Сеть				Altivar 12
Мощность (1)		Линейный ток		Полная мощность	Рассеиваем. мощность при номин.токе	Номинальный ток ln	Макс. переходный ток в течение		Артикул (2)	Габаритные размеры (3)
Мощность (1)		100 В	120 В		Рассеиваем. мощность при номин.токе		60 с	2 с
кВт	л.с.	А	А	кВА	Вт	А	А	А
Однофазное напряжение питания: 100…120 В 50/60 Гц, Для трехфазных двигателей 200/240 В
0,18	0,25	6	5	1	18	1,4	2,1	2,3	ATV12H018F1	1C1
0,37	0,5	11,4	9,3	1,9	29	2,4	3,6	4	ATV12H037F1	1C1
0,75	1	18,9	15,7	3,3	48	4,2	6,3	6,9	ATV12H075F1	2C1

Двигатель		Сеть				Altivar 12
Мощность (1)		Линейный ток		Полная мощность	Рассеиваем. мощность при номин.токе	Номинальный ток ln	Макс. переходный ток в течение		Артикул (2)	Габаритные размеры (3)
Мощность (1)		200 В	240 В		Рассеиваем. мощность при номин.токе		60 с	2 с
кВт	л.с.	А	А	кВА	Вт	А	А	А
Однофазное напряжение питания: 200…240 В 50/60 Гц, Для трехфазных двигателей 200/240 В
0,18	0,25	3,4	2,8	1,2	18	1,4	2,1	2,3	ATV12H018M2	1C2
0,37	0,5	5,9	4,9	2	27	2,4	3,6	4	ATV12H037M2	1C2
0,55	0,75	8	6,7	2,8	34	3,5	5,3	5,8	ATV12H055M2	1C2
0,75	1	10,2	8,5	3,5	44	4,2	6,3	6,9	ATV12H075M2	1C2
1,5	2	17,8	14,9	6,2	72	7,5	11,2	12,4	ATV12HU15M2	2C2
2,2	3	24	20,2	8,4	93	10	15	16,5	ATV12HU22M2	2C2

Двигатель		Сеть				Altivar 12
Мощность (1)		Линейный ток		Полная мощность	Рассеиваем. мощность при номин.токе	Номинальный ток ln	Макс. переходный ток в течение		Артикул (2)	Габаритные размеры (3)
Мощность (1)		200 В	240 В		Рассеиваем. мощность при номин.токе	Номинальный ток ln	60 с	2 с
кВт	л.с.	А	А	кВА	Вт	А	А	А
Напряжение трехфазного питания: 200…240 В 50/60 Гц, Для трехфазных двигателей 200/240 В
0,18	0,25	2	1,7	0,7	16	1,4	2,1	2,3	ATV12H018M3	1C3
0,37	0,5	3,6	3	1,2	24	2,4	3,6	4	ATV12H037M3	1C3
0,75	1	6,3	5,3	2,2	41	4,2	6,3	6,9	ATV12H075M3	1C3
1,5	2	11,1	9,3	3,9	73	7,5	11,2	12,4	ATV12HU15M3	2F3
2,2	3	14,9	12,5	5,2	85	10	15	16,5	ATV12HU22M3	2F3
3	4	19	15,9	6,6	94	12,2	18,3	20,1	ATV12HU30M3	3F3
4	5,5	23,8	19,9	8,3	128	16,7	25	27,6	ATV12HU40M3	3F3

(1)Эти номиналы мощности соответствуют частоте коммутации 4 кГц, в продолжительном режиме работы. Частота коммутации регулируется от 2 до 16 кГц. Выше 4 кГц, привод понизит частоту коммутации, если возникнет значительное повышение температуры. Повышение температуры обнаруживается датчиком в силовом модуле. Тем не менее, если требуется продолжительная непрерывная работа на частоте выше 4 кГц, необходимо снизить номинал:

• 10% снижения для 8 кГц

• 20% снижения для 12 кГц

• 30% снижения для 16 кГц

(2)Описание номера по каталогу, пример: ATV12HU15M3 (ATV12: Altivar 12; H: прибор с радиатором; U15: номинальная мощность, M3: номинальное напряжение)

(3)Описание габаритов

	2			F			3
Возможные значения	1	физический размер 1	Возможные значения	F	Плоский	Возможные значения	1	100 V 1 фаза
Возможные значения	2	физический размер 2	Возможные значения	C	Компактный	Возможные значения	2	200 V 1 фаза
	3	физический размер 3					3	200 V 3 фаза

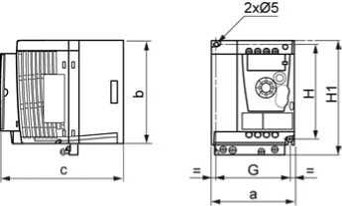

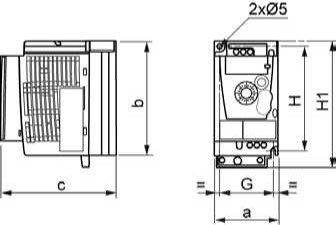

Габаритные размеры и вес Altivar 12

ATV12H018F1, 018M2, 037F1, 037M2, 037M3, 018M2, 018M3, 055M2, 075M2

ATV12H	a мм	b мм	c мм	G мм	H мм	H1 мм	O мм	Под винты	Масса, кг
018F1 018M2 018M3	72	142	102,2	60	131	143	2 х 5	M4	0,7
037F1 037M2 037M3	72	130	121,2	60	120	143	2 х 5	M4	0,8
055M2 075M2 075M3	72	130	131,2	60	120	143	2 х 5	M4	0,8

ATV12H075F1, U15M2, U22M2, U15M3, U22M3

ATV12H	a мм	b мм	c мм	G мм	H мм	H1 мм	O мм	Под винты	Масса, кг
075F1	105	130	156,2	93	120	142	2 х 5	M4	1,3
U15M2 U22M2	105	130	156,2	93	120	142	2 х 5	M4	1,4
U15M3 U22M3	105	130	131,2	93	120	143	2 х 5	M4	1,2

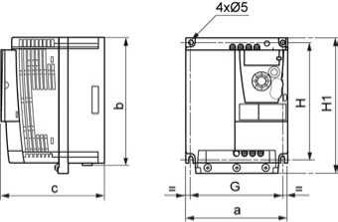

ATV12HU30M3, U40M3

ATV12H	a мм	b мм	c мм	G мм	H мм	H1 мм	O мм	Под винты	Масса, кг
U30M3 U40M3	140	170	141,2	126	159	184	4 х 5	М4	2,0

Монтаж Altivar 12

Установите устройство вертикально, с отклонением не более ± 10°. Запрещается устанавливать ПЧ рядом с нагревательными элементами. Оставьте достаточно места, чтобы воздух, необходимый для охлаждения устройства, мог циркулировать снизу вверх. Свободное пространство перед устройством: ≥ 10 мм. Рекомендуется устанавливать преобразователь на поверхности, рассеивающей тепло.

Типы монтажа

При использовании этих типов монтажа ПЧ можно использовать при температуре окружающего воздуха до 50°C, при частоте коммутации 4 кГц. Для приводов без вентиляторов нужно снизить при этом номинал.

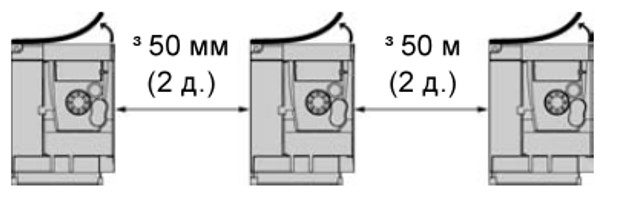

1. Свободное пространство ≥ 50 мм с каждой стороны, защитные пленки с вентиляционных отверстий не сняты. Монтаж типа А подходит для работы привода при температуре окружающего воздуха не выше 50°C.

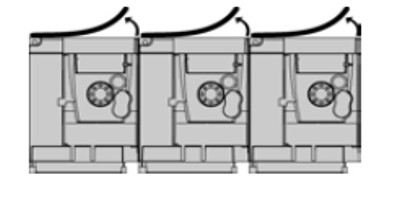

2. Приводы монтируются в ряд, защитные пленки с вентиляционных отверстий сняты

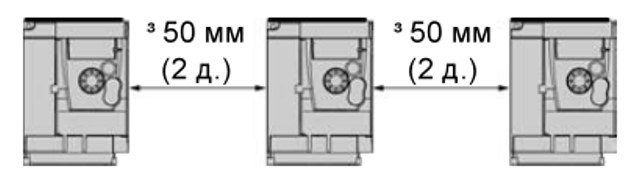

3. Свободное пространство ≥ 50 мм с каждой стороны. При температуре окружающего воздуха выше 50°C защитные пленки с вентиляционных отверстий должны быть сняты.

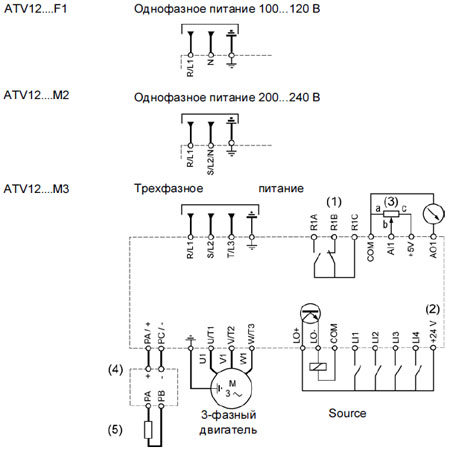

Общая схема соединений Altivar 12

(1) Контакты реле R1 для дистанционной индикации состояния ПЧ.

(2) Внутренний источник + 24 В ---. Если используется внешний источник (максимум 30 В ---), соедините 0 В источника с клеммой COM , и не используйте клемму + 24 В --- на приводе.

(3) Потенциометр, ном. по кат. SZ1RV1202 (2.2 кОм), VW3A58866 или сходный (максимум 10 кОм).

(4) Внешний тормозной модуль VW3A7005 поставляется на заказ

(5) Внешний тормозной резистор VW3A7●●● (на заказ) или другой приемлемый. Номиналы резисторов см. каталог.

Примечание:

• установите помехоподавляющие цепочки на всех индуктивных цепях вблизи привода или включенных в ту же сеть (реле, контакторы, электромагнитные клапаны и т.д.);

• клемма заземления (зеленый винт) находится на клеммнике справа (у ПЧ ATV11 она была слева) см. наклейку.
