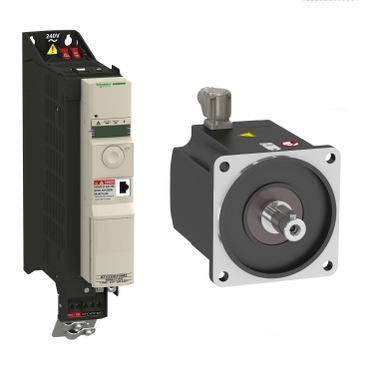

Преобразователи частоты Altivar 32
Преобразователь
частоты Altivar 32 предназначен для управления
трехфазными асинхронными и
синхронными двигателями
с напряжением питания от 200 до 500 В и мощностью от 0.18 до 15 кВт. Преобразователь
частоты
Altivar
32 мощностью до 4 кВт имеет ширину 45 или 60 мм, значительно экономя
пространство, занимаемое механизмом. Преобразователи частоты могут
устанавливаться вплотную
друг к другу, в том числе в небольших по размеру шкафах управления.
Применение:
Преобразователь
частоты Altivar
32 располагает функциональными возможностями, подходящими
для наиболее
частых применений, в частности:
- транспортировочное
оборудование
(небольшие конвейеры, подъемники и т.д.);
- фасовочно-упаковочное
оборудование
(пакетонаполнители,
маркировочные машины и т.д.);
- специальные
механизмы
(мешалки, смесители, автоматические линии и т.д.);
- насосное,
компрессорное и вентиляционное оборудование;
- грузоподъемные
механизмы;
- деревообрабатывающие
механизмы
(пилы, рубанки и т.д.);
- металлообрабатывающее
оборудование
(гибочные прессы, сварочные агрегаты, отрезные
станки и
т.д.).
Технические характеристики Altivar 32
| Двигатель | Сеть | Altivar 32 | |||||||||
| Мощность | Линейный ток (1), (2) | Полная мощность | Макс. линейный ток к.з. (3) | Макс. ток в устан. режиме (ln) (4) | Макс. переходный ток в течение | Мощность, рассеиваемая при номин. нагрузке (ln) (4) | Артикул | Масса | Габаритные размеры | ||
| 200 В | 240 В | 240 В | 230 В | 60 с | |||||||
| кВт | л.с. | А | А | кВА | кА | А | А | Вт | кг | ШхВхГ | |
Однофазное напряжение питания: 200 - 240 В, 50/60 Гц, со встроенным фильтром ЭМС (2) (5) (6) | |||||||||||
| 0,18 | 1/4 | 3,4 | 2,8 | 0,7 | 1 | 1,5 | 2,3 | 25 | ATV 32H018M2 | 2,4 | 45 x 317 x 245 |
| 0,37 | 1/2 | 6 | 5 | 1,2 | 1 | 3,3 | 5 | 38 | ATV 32H037M2 | 2,4 | 45 x 317 x 245 |
| 0,55 | 3/4 | 7,9 | 6,7 | 1,6 | 1 | 3,7 | 5,6 | 42 | ATV 32H055M2 | 2,4 | 45 x 317 x 245 |
| 0,75 | 1 | 10,1 | 8,5 | 2 | 1 | 4,8 | 7,2 | 51 | ATV 32H075M2 | 2,4 | 45 x 317 x 245 |
| 1,1 | 1 1/2 | 13,6 | 11,5 | 2,8 | 1 | 6,9 | 10,4 | 64 | ATV 32HU11M2 | 2,9 | 60 x 317 x 245 |
| 1,5 | 2 | 17,6 | 14,8 | 3,6 | 1 | 8 | 12 | 81 | ATV 32HU15M2 | 2,9 | 60 x 317 x 245 |
| 2,2 | 3 | 23,9 | 20,1 | 4,8 | 1 | 11 | 16,5 | 102 | ATV 32HU22M2 | 2,9 | 60 x 317 x 245 |
Трехфазное напряжение питания: 380 - 500 В, 50/60 Гц, со встроенным фильтром ЭМС (2) (5) (6) | |||||||||||
| 0,37 | 1/2 | 2,1 | 1,6 | 1,4 | 5 | 1,5 | 2,3 | 27 | ATV 32H037N4 | 2,5 | 45 x 317 x 245 |
| 0,55 | 3/4 | 2,8 | 2,2 | 1,9 | 5 | 1,9 | 2,9 | 31 | ATV 32H055N4 | 2,5 | 45 x 317 x 245 |
| 0,75 | 1 | 3,6 | 2,7 | 2,3 | 5 | 2,3 | 3,5 | 37 | ATV 32H075N4 | 2,5 | 45 x 317 x 245 |
| 1,1 | 1 1/2 | 5 | 3,8 | 3,3 | 5 | 3 | 4,5 | 50 | ATV 32HU11N4 | 2,5 | 45 x 317 x 245 |
| 1,5 | 2 | 6,5 | 4,9 | 4,2 | 5 | 4,1 | 6,2 | 63 | ATV 32HU15N4 | 2,5 | 45 x 317 x 245 |
| 2,2 | 3 | 8,7 | 6,6 | 5,7 | 5 | 5,5 | 8,3 | 78 | ATV 32HU22N4 | 3 | 60 x 317 x 245 |
| 3 | - | 11,1 | 8,4 | 7,3 | 5 | 7,1 | 10,7 | 100 | ATV 32HU30N4 | 3 | 60 x 317 x 245 |
| 4 | 5 | 13,7 | 10,5 | 9,1 | 5 | 9,5 | 14,3 | 125 | ATV 32HU40N4 | 3 | 60 x 317 x 245 |
| 5,5 | 7 1/2 | 20,7 | 14,5 | 17,9 | 22 | 14,3 | 21,5 | 233 | ATV 32HU55N4 | 7,5 | 150 x 308 x 232 |
| 7,5 | 10 | 26,5 | 18,7 | 22,9 | 22 | 17 | 25,5 | 263 | ATV 32HU75N4 | 7,5 | 150 x 308 x 232 |
| 11 | 15 | 36,6 | 25,6 | 31,7 | 22 | 27,7 | 41,6 | 403 | ATV 32HD11N4 | 8,7 | 180 x 404 x 232 |
| 15 | 20 | 47,3 | 33,3 | 41 | 22 | 33 | 49,5 | 480 | ATV 32HD15N4 | 8,8 | 180 x 404 x 232 |
(1) Значение приводится для стандартного 4-полюсного электродвигателя, максимальной частоты коммутации 4 кГц, без сетевого дросселя, для максимального ожидаемого линейного тока короткого замыкания Isc (3).
(2) Номинальное напряжение питания, от минимального значения U1 до максимального значения U2: 200 В (U1) - 240 В (U2), 380 В (U1) - 500 В (U2).
(3) Если линейный ток короткого замыкания Isc больше значения, приведенного в таблице, необходимо использовать сетевой дроссель.
(4) Значения даны при номинальной частоте коммутации 4 кГц в установившемся режиме работы.
Частота коммутации настраивается от 2 до 16 кГц. При частоте коммутации выше 4 кГц номинальный ток преобразователя частоты должен быть уменьшен в соответствии с характеристиками. Номинальный ток электродвигателя не должен превышать это значение.
(5) Преобразователи частоты поставляются со встроенными фильтрами ЭМС, соответствующими категории С2. Этот фильтр может быть при необходимости отключен.
(6) Подключение в соответствии со стандартами ЭМС:
- преобразователи частоты ATV 32HM2, ATV 32H037N4 - HU40N4 поставляются с монтажной платой для подключения кабелей в соответствии с требованиями ЭМС. Плата является частью клеммника для подключения электродвигателя. Два данных элемента не могут быть разделены;
- преобразователи частоты ATV 32HU55N4 - HD15N4 также поставляются с данной монтажной платой, однако ее установка производится пользователем.
Дополнительное оборудование Altivar
32
Выносной терминал преобразователя частоты Altivar 32 используется для дистанционного доступа к параметрам преобразователя. Терминал устанавливается на дверь шкафа в защитном кожухе со степенью защиты IP 54 или IP 65.
Выносной графический терминал, общий для всех типов преобразователей частоты компании Schneider Electric, обеспечивает удобство при конфигурировании, вводе в эксплуатацию и обслуживании преобразователей частоты. В частности, возможна перезапись и сохранение до четырех конфигураций. Как в режиме переносного пульта управления, так и при монтаже на двери шкафа терминал может быть подключен к нескольким преобразователям частоты.
Программное обеспечение SoMove Mobile “преобразует” совместимый с ним мобильный телефон в выносной графический терминал, обеспечивая идентичный интерфейс обмена информацией.
Программное обеспечение SoMove lite для персональных компьютеров используется для подготовки файлов конфигурации преобразователей частоты.
Загрузчик позволяет скопировать файл конфигурации из одного преобразователя частоты, находящегося под питанием, в другой преобразователь частоты, также находящийся под питанием.
Мультизагрузчик позволяет скопировать несколько конфигураций из персонального компьютера или преобразователя частоты Altivar 32 и загрузить их в другой преобразователь частоты Altivar 32; при этом подавать питание на преобразователи частоты нет необходимости.
Тормозные сопротивления позволяют преобразователю частоты Altivar 32 рассеивать энергию торможения при быстрой остановке или снижении скорости привода до нового значения. Применение тормозных сопротивлений позволяет получить значительный кратковременный тормозной момент.
Сетевые дроссели позволяют обеспечить лучшую защиту от сетевых перенапряжений и уменьшают искажение формы кривой тока, потребляемого преобразователем частоты. Дроссель двигателя устанавливается между преобразователем частоты Altivar 32 и электродвигателем.
Преобразователи частоты Altivar 32 снабжены встроенными фильтрами подавления радиопомех и соответствуют в части соблюдения требований ЭМС стандарту МЭК (IEC) 61800-3, категория C2 , и Европейским директивам по электромагнитной совместимости.
Установка дополнительных входных фильтров ЭМС позволяет преобразователям частоты Altivar 32 удовлетворять самым жестким требованиям.
Преобразователь частоты Altivar 32 разработан таким образом, чтобы соответствовать всем возможным конфигурациям, встречающимся в промышленных сетях автоматизации. В стандартной комплектации преобразователь частоты имеет возможность подключения по протоколам Modbus и CANopen. Подключение осуществляется непосредственно через разъем RJ45 на лицевой панели преобразователя частоты. Преобразователь частоты Altivar 32 также может подключаться к другим промышленным шинам и сетям при помощи одной из доступных в качестве дополнительного оборудования коммуникационных карт. Для облегчения установки коммуникационные карты выполнены в «кассетном» исполнении.
