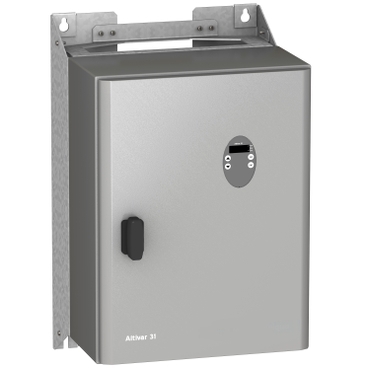

Преобразователи частоты Altivar 31C
Преобразователи
частоты Altivar 31C в корпусе IP55 для управления простыми машинами
Напряжение
и диапазон мощностей:
1
х 200–240 В…0,18 кВт – 3 кВт
3
х 380–500 В…0,37 кВт – 15 кВт
Области
применения:
- Насосы
- Вентиляторы
- Конвейеры
- Транспортеры
- Упаковочные
машины
- Кондиционеры
- Текстильные
станки
и т.д.
Особенности
и преимущества:
- Защита:
IP54
- Упрощенный
ввод
в действие:
поставляются готовыми к эксплуатации
- Различные
предложения: стандартные или адаптируемые к
потребностям пользователя
- Встроенные
коммуникационные протоколы: CANopen
и Modbus
- Встроенные
фильтры
ЭМС
Диапазон мощности при частоте сети 50 - 60 Гц (кВт) | 0,18-15 | |
| Однофазная, 200-240 В | 0,18-2,2 | |
Трехфазное, 380-480 В | 0,37-15 | |
Степень защиты | IP55 | |
Варианты исполнения | Дополняемая пользователем оболочка до 4 кВт: разъединитель Vario, светодиоды, выбор режимов | |
Выходная частота | 0.1 - 500 Гц | |
Закон управления | Асинхронный двигатель | Векторное управление потоком в разомкнутой системе Закон управления «напряжение/частота» |
Переходный момент | 170-200% номинального момента двигателя | |
Функции | ||
Количество функций | 50 | |
Количество предварительно заданных скоростей | 16 | |
Количество входов-выходов | Аналоговые входы | 3 |
Дискретные входы | 6 | |
Аналоговые выходы | 1 | |
Дискретные выходы | - | |
Релейные выходы | 2 | |
Диалоговые средства | Выносной терминал IP 65 | |
Средства конфигурирования | Средства настройки | Программное обеспечение SoMove |
Средства переноса конфигураций | Загрузчик | |
Коммуникационные интерфейсы | Встроенные | Modbus и CANopen |
На заказ | Modbus TCP, Modbus/Uni-Telway, EtherNet/IP, DeviceNet, PROFIBUS DP V0 и V1, InterBus, CC-Link | |
Нормы и сертификаты | МЭК (IEC) 61800-5-1, МЭК (IEC) 61800-3 (условия окружающей среды 1 и 2, категории C1 - C3) e, UL, CSA, C-Tick, ГОСТ |

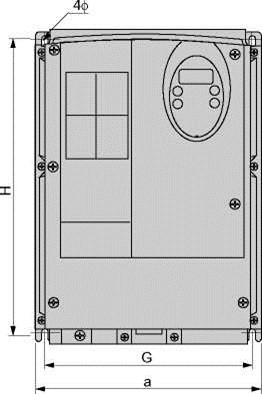

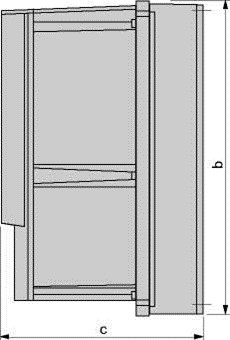

Габаритные размеры Altivar 31C
ATV 31C | a мм | b мм | c мм | G мм | H мм | 0 мм | Под винт | Масса,
кг | |
018M2, 037M2, 055M2, 075M2 | Taille 1 | 210 | 240 | 163 | 192 | 218 | 5,5 | М5 | 6,3 |
U11M2, U15M2, 037N4, 055N4, 075N4, U11N4,
U15N4 | Taille 2 | 215 | 297 | 192 | 197 | 277 | 5,5 | М5 | 8,8 |
U22M2, U22N4, U30N4, U40N4 | Taille 3 | 230 | 340 | 222 | 212 | 318 | 5,5 | М5 | 10,7 |
Монтаж Altivar 31C

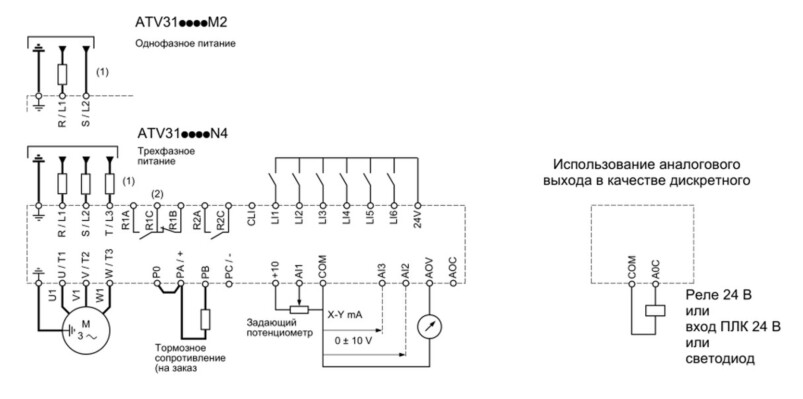

Схема подключения для заводской настройки

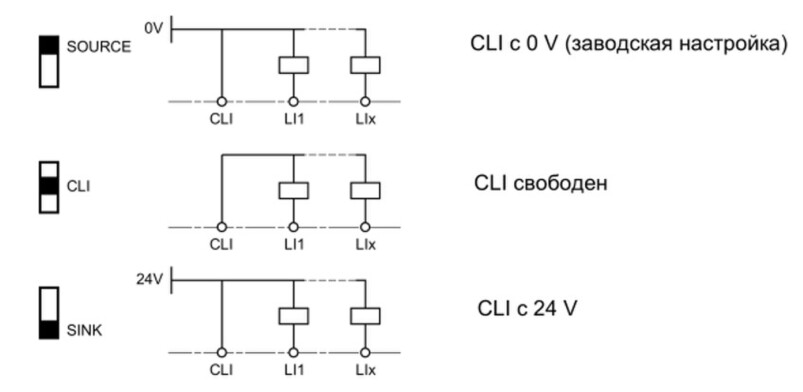

Переключатель
дискретных входов. Этот переключатель назначает соединение
общего вывода дискретных входов с 0 V, 24 V или ни с чем:
Силовые цепи
Преобразователь
должен быть заземлен в соответствии с рекомендациями по большим токам утечки
(больше 3,5 мА).
Если
по нормативам требуется использовать на входе устройство дифференциальной
защиты, то необходимо применять устройство
типа А для ПЧ с однофазным питанием и типа В для трехфазных ПЧ. Выберите
адаптированную модель, включающую в
себя:
- фильтрацию высокочастотных токов;
- выдержку времени, исключающую любое отключение, вызванное нагрузкой паразитных
емкостей при включении напряжения питания.
Выдержка
времени невозможна для аппаратов на 30 мА. В этом случае используйте
устройства, устойчивые к случайным отключениям, например,
типа DDR с увеличенной устойчивостью s.i производства Merlin Gerin. Если установка содержит несколько
преобразователей, то используйте одно устройство дифференциальной защиты для
каждого ПЧ. Отделите силовые кабели от слаботочных цепей
(датчики, ПЛК, измерительная аппаратура, телевизоры, телефоны и т.д.). Если длина соединительного кабеля между
ПЧ и двигателем > 50 м, то используйте выходные фильтры
Цепи управления
Отделите
цепи управления от силовых кабелей. Рекомендуется использовать для цепей
управления и задания скорости экранированные
кабели с шагом скрутки от 25 до 50 мм, заземляя экран с обоих концов.
| Двигатель | Сеть | Преобразователь | Altivar 31 | |||||||
| Мощность (1) | Линейный ток (2) | Полная мощность | Макс. линейный ток к.з. | Макс. переходный ток (3) | Номинальный ток ln (1) | Макс. переходный ток (1) (4) | Мощность, рассеиваемая при номин. нагрузке (ln) (4) | Артикул (5) | ||
| 200 В | 240 В | 240 В | 230 В | |||||||
| кВт | л.с. | А | А | кВА | кА | А | A | А | Вт | |
Однофазное напряжение питания: 200 - 240 В, 50/60 Гц | ||||||||||
| 0,18 | 0,25 | 3 | 2,5 | 0,6 | 1 | 10 | 1,5 | 2,3 | 24 | ATV31C018M2 |
| 0,37 | 0,5 | 5,3 | 4,4 | 1,0 | 1 | 10 | 3,3 | 5,0 | 41 | ATV31C037M2 |
| 0,55 | 0,75 | 6,8 | 5,8 | 1,4 | 1 | 10 | 3,7 | 5,6 | 46 | ATV31C055M2 |
| 0,75 | 1 | 8,9 | 7,5 | 1,8 | 1 | 10 | 4,8/4,2 (5) | 7,2 | 60 | ATV31C075M2 |
| 1,1 | 1,5 | 12,1 | 10,2 | 2,4 | 1 | 19 | 6,9 | 10,4 | 74 | ATV31CU11M2 |
| 1,5 | 2 | 15,8 | 13,3 | 3,2 | 1 | 19 | 8,0 | 12,0 | 90 | ATV31CU15M2 |
| 2,2 | 3 | 21,9 | 18,4 | 4,4 | 1 | 19 | 11,0 | 16,5 | 123 | ATV31CU22M2 |
Трехфазное напряжение питания: 380 - 500 В, 50/60 Гц | ||||||||||
| 0,37 | 0,5 | 2,2 | 1,7 | 1,5 | 5 | 10 | 1,5 | 2,3 | 32 | ATV31C037N4 |
| 0,55 | 0,75 | 2,8 | 2,2 | 1,8 | 5 | 10 | 1,9 | 2,9 | 37 | ATV31C055N4 |
| 0,75 | 1 | 3,6 | 2,7 | 2,4 | 5 | 10 | 2,3 | 3,5 | 41 | ATV31C075N4 |
| 1,1 | 1,5 | 4,9 | 3,7 | 3,2 | 5 | 10 | 3,0 | 4,5 | 48 | ATV31CU11N4 |
| 1,5 | 2 | 6,4 | 4,8 | 4,2 | 5 | 10 | 4,1 | 6,2 | 61 | ATV31CU15N4 |
| 2,2 | 3 | 8,9 | 6,7 | 5,9 | 5 | 10 | 5,5 | 8,3 | 79 | ATV31CU22N4 |
| 3 | 3 | 10,9 | 8,3 | 7,1 | 5 | 10 | 7,1 | 10,7 | 125 | ATV31CU30N4 |
| 4 | 5 | 13,9 | 10,6 | 9,2 | 5 | 10 | 9,5 | 14,3 | 150 | ATV31CU40N4 |
(1) Данные мощности и токи приведены для температуры окружающей среды 40 °C и частоты коммутации 4 кГц в продолжительном режиме работы. Частота коммутации настраивается от 2 до 16 кГц.
Свыше 4 кГц преобразователь сам будет уменьшать частоту коммутации в случае перегрева. Нагрев контролируется с помощью термистора, встроенного в силовой модуль ПЧ. Тем не менее, при работе в установившемся режиме с частотой коммутации свыше 4 кГц номинальный ток преобразователя должен быть уменьшен.
(2) Линейный ток для приведенного значения максимального ожидаемого линейного тока к.з.
(3) Пиковое значение тока при включении напряжения для максимального значения (240 В + 10 %, 500 В + 10 %).
(4) В течение 60 с.
(5) 4,8 A при 200 В / 4,6 A при 208 В / 4,2 A при 230 В и 240 В
