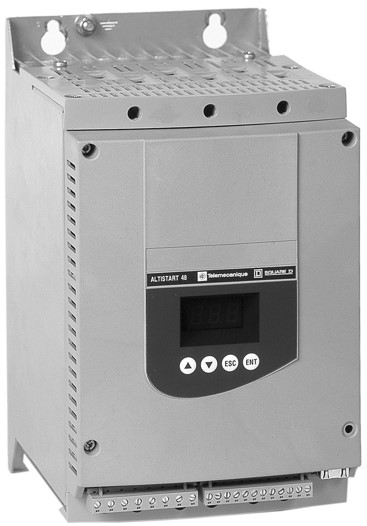

Устройства плавного пуска Altistart 48
Устройства плавного пуска Altistart 48 предназначены для ограничения пускового момента, плавного
пуска и торможения асинхронных двигателей.
Использование устройств Altistart 48 улучшает пусковые характеристики асинхронных двигателей, обеспечивая контролируемый, безударный, плавный пуск. Они позволяют исключить механические удары, являющиеся причиной преждевременного износа, уменьшить затраты на ремонт, сократить простои оборудования.
Altistart 48 ограничивают момент и броски тока при пуске механизмов, для которых не требуется большой пусковой момент.

Устройства плавного пуска предназначены для следующих простых применений:
• конвейеры;
• ленточные транспортеры;
• насосы;
• вентиляторы;
• компрессоры;
• автоматические двери;
• небольшие краны;
• механизмы с ременной передачей.

Характеристики Altistart 48
Степень защиты
  • IP 20 для ATS 48D17 •  - C11 •
  • IP00 для ATS 48C14 •  - M12 • (1)

Вибростойкость
В соответствии со стандартом МЭК 68-2-6 :
  • пиковое значение амплитуды 1,5 мм от 2 до 13 Гц
  • ускорение 1 g от 13 до 200 Гц

Ударостойкость
В соответствии со стандартом МЭК 68-2-27 :
  • 15 g в течение 11 мс

Максимальная степень запыления
Степень 3 в соответствии с МЭК 947-4-2.

Максимальная относительная  влажность
93 % без конденсации и каплеобразования в соответствии с МЭК 68-2-3

Температура воздуха вблизи  устройства
При хранении: от - 25 °C до +70 °C
При работе:  от - 10 °C до + 40 °C без уменьшения мощности до + 60 °C с уменьшением тока на 2 % на каждый °C свыше 40 °C

Максимальная высота установки
1000 м без уменьшения мощности (свыше, уменьшайте ток на 0,5 % на каждые следующие 100 м)

Рабочее положение
Вертикальное ± 10 ° (1) ATS 48 со степенью защиты IP00 должны оснащаться защитными заграждениями для обеспечения безопасности персонала от электрического прикосновения.
Технические характеристики Altistart 48
Нормальный режим работы, питание 230/400 В, пусковое устройство в цепи питания двигателя
ДвигательПусковое устройство 230/400 В (+ 10% - 15%) - 50/60 Гц
Номинальная мощность двигателяМакс. установившийся ток для класса 10Номинальный ток пускового устройства ICLАртикул
230 В400 В
кВткВтАА
47,51717
ATS 48D17Q
5,5112222
ATS 48D22Q
7,5153232
ATS 48D32Q
918,53838
ATS 48D38Q
11224747
ATS 48D47Q
15306262
ATS 48D62Q
18,5377575
ATS 48D75Q
22458888
ATS 48D88Q
3055110110
ATS 48C11Q
3775140140
ATS 48C14Q
4590170170
ATS 48C17Q
55110210210
ATS 48C21Q
75132250250
ATS 48C25Q
90160320320
ATS 48C32Q
110220410410
ATS 48C41Q
132250480480
ATS 48C48Q
160315590590
ATS 48C59Q
(1)355660660
ATS 48C66Q
220400790790
ATS 48C79Q
25050010001000
ATS 48M10Q
35563012001200
ATS 48M12Q
Номинальный ток двигателя In не должен превышать максимального значения установившегося тока для класса 10.
(1) Значение не приведено, если нет двигателя соответствующей стандартной мощности.
Тяжелый режим работы, питание 230/400 В, пусковое устройство в цепи питания двигателя
ДвигательПусковое устройство 230/400 В (+ 10% - 15%) - 50/60 Гц
Номинальная мощность двигателяМакс. установившийся ток для класса 20Номинальный ток пускового устройства ICLАртикул
230 В400 В
кВткВтАА
35,51217
ATS 48D17Q
47,51722
ATS 48D22Q
5,5112232
ATS 48D32Q
7,5153238
ATS 48D38Q
918,53847
ATS 48D47Q
11224762
ATS 48D62Q
15306275
ATS 48D75Q
18,5377588
ATS 48D88Q
224588110
ATS 48C11Q
3055110140
ATS 48C14Q
3775140170
ATS 48C17Q
4590170210
ATS 48C21Q
55110210250
ATS 48C25Q
75132250320
ATS 48C32Q
90160320410
ATS 48C41Q
110220410480
ATS 48C48Q
132250480590
ATS 48C59Q
160315590660
ATS 48C66Q
(1)355660790
ATS 48C79Q
2254007901000
ATS 48M10Q
25050010001200
ATS 48M12Q
Номинальный ток двигателя In не должен превышать максимального значения установившегося тока для класса 20.
(1) Значение не приведено, если нет двигателя соответствующей стандартной мощности.
Нормальный режим работы, питание 230/400 В, пусковое устройство в обмотках двигателя, соединенных треугольником
ДвигательПусковое устройство 230/400 В (+ 10% - 15%) - 50/60 Гц
Номинальная мощность двигателяМакс. установившийся ток для класса 10Номинальный ток пускового устройства ICLАртикул
230 В400 В
кВткВтАА
7,5152929
ATS 48D17Q
918,53838
ATS 48D22Q
15225555
ATS 48D32Q
18,5306666
ATS 48D38Q
22458181
ATS 48D47Q
3055107107
ATS 48D62Q
3755130130
ATS 48D75Q
4575152152
ATS 48D88Q
5590191191
ATS 48C11Q
75110242242
ATS 48C14Q
90132294294
ATS 48C17Q
110160364364
ATS 48C21Q
132220433433
ATS 48C25Q
160250554554
ATS 48C32Q
220315710710
ATS 48C41Q
250355831831
ATS 48C48Q
(1)40010221022
ATS 48C59Q
31550011431143
ATS 48C66Q
35563013681368
ATS 48C79Q
(1)71017321732
ATS 48M10Q
500(1)20782078
ATS 48M12Q
Номинальный ток двигателя In не должен превышать максимального значения установившегося тока для класса 10.
(1) Значение не приведено, если нет двигателя соответствующей стандартной мощности.
Тяжелый режим работы, питание 230/400 В, пусковое устройство в обмотках двигателя, соединенных треугольником
ДвигательПусковое устройство 230/400 В (+ 10% - 15%) - 50/60 Гц
Номинальная мощность двигателяМакс. установившийся ток для класса 10Номинальный ток пускового устройства ICLАртикул
230 В400 В
кВткВтАА
5,5112229
ATS 48D17Q
7,5152938
ATS 48D22Q
918,53855
ATS 48D32Q
15225566
ATS 48D38Q
18,5306681
ATS 48D47Q
224581107
ATS 48D62Q
3055107130
ATS 48D75Q
3755130152
ATS 48D88Q
4575152191
ATS 48C11Q
5590191242
ATS 48C14Q
75110242294
ATS 48C17Q
90132294364
ATS 48C21Q
110160364433
ATS 48C25Q
132220433554
ATS 48C32Q
160250554710
ATS 48C41Q
220315710831
ATS 48C48Q
2503558311022
ATS 48C59Q
(1)40010221143
ATS 48C66Q
31550011431368
ATS 48C79Q
35563013681732
ATS 48M10Q
(1)71017322078
ATS 48M12Q
Номинальный ток двигателя In не должен превышать максимального значения установившегося тока для класса 20.
(1) Значение не приведено, если нет двигателя соответствующей стандартной мощности.
Нормальный режим работы, питание 208/690 В, пусковое устройство в цепи питания двигателя
ДвигательПусковое устройство 208/690 В (+ 10% - 15%) - 50/60 Гц
Номинальная мощность двигателяМакс. установившийся ток для класса 20Номинальный ток пускового устройства ICLАртикул
208 В230 В440 В460 В500 В570 В690 В
HPHPкВтHPкВтHPкВтАА
557,510915151717
ATS 48D17Y
7,57,51115112018,52222
ATS 48D22Y
1010152018,525223232
ATS 48D32Y
(1)(1)18,5252230303838
ATS 48D38Y
151522303040374747
ATS 48D47Y
202030403750456262
ATS 48D62Y
252537504560557575
ATS 48D75Y
303045605575758888
ATS 48D88Y
404055757510090110110
ATS 48C11Y
50507510090125110140140
ATS 48C14Y
606090125110150160170170
ATS 48C17Y
7575110150132200200210210
ATS 48C21Y
(1)100132200160250250250250
ATS 48C25Y
125125160250220300315320320
ATS 48C32Y
150150220300250350400410410
ATS 48C41Y
(1)(1)250350315400500480480
ATS 48C48Y
200200355400400500560590590
ATS 48C59Y
250250400500(1)600630660660
ATS 48C66Y
300300500600500800710790790
ATS 48C79Y
350350630800630100090010001000
ATS 48M10Y
45045071010008001200(1)12001200
ATS 48M12Y
Номинальный ток двигателя In не должен превышать максимального значения установившегося тока для класса 10.
(1) Значение не приведено, если нет двигателя соответствующей стандартной мощности.
Тяжелый режим работы, питание 208/690 В, пусковое устройство в цепи питания двигателя
ДвигательПусковое устройство 208/690 В (+ 10% - 15%) - 50/60 Гц
Номинальная мощность двигателяМакс. установившийся ток для класса 20Номинальный ток пускового устройства ICLАртикул
208 В230 В440 В460 В500 В570 В690 В
HPHPкВтHPкВтHPкВтАА
335,57,57,510111217
ATS 48D17Y
557,510915151722
ATS 48D22Y
7,57,51115112018,52232
ATS 48D32Y
1010152018,525223238
ATS 48D38Y
(1)(1)18,5252230303847
ATS 48D47Y
151522303040374762
ATS 48D62Y
202030403750456275
ATS 48D75Y
252537504560557588
ATS 48D88Y
3030456055757588110
ATS 48C11Y
404055757510090110140
ATS 48C14Y
50507510090125110140170
ATS 48C17Y
606090125110150160170210
ATS 48C21Y
7575110150132200200210250
ATS 48C25Y
(1)100132200160250250250320
ATS 48C32Y
125125160250220300315320410
ATS 48C41Y
150150220300250350400410480
ATS 48C48Y
(1)(1)250350315400500480590
ATS 48C59Y
200200355400400500560590660
ATS 48C66Y
250250400500(1)600630660790
ATS 48C79Y
3003005006005008007107901000
ATS 48M10Y
350350630800630100090010001200
ATS 48M12Y
Номинальный ток двигателя In не должен превышать максимального значения установившегося тока для класса 20.
(1) Значение не приведено, если нет двигателя соответствующей стандартной мощности.

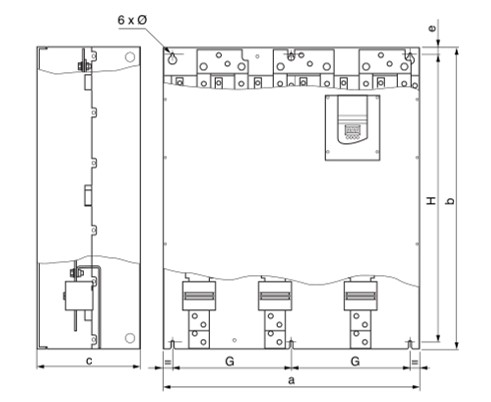

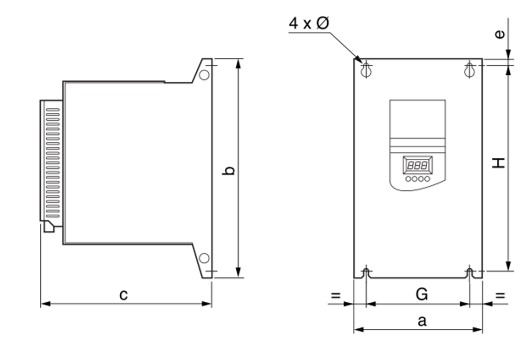

Габаритные размеры Altistart 48
ATS 48D17 • …C66 •
ATS 48
a
b
c
e
G
H
0
Вес

мм
мм
мм
мм
мм
мм
мм
кг
D17Q, D17Y D22Q, D22Y D32Q, D32Y D38Q, D38Y D47Q, D47Y
160
275
190
6,6
100
260
7
4,9
D62Q, D62Y D75Q, D75Y D88Q, D88Y C11Q, C11Y
190
290
235
10
150
270
7
8,3
C14Q, C14Y C17Q, C17Y
200
340
365
10
160
320
7
12,4
C21Q, C21Y C25Q, C25Y C32Q, C32Y
320
380
365
15
250
350
9
18,2
C41Q, C41Y
400
670
300
20
300
610
9
51,4
C48Q, C48Y








C59Q, C59Y








C66Q, C66Y








ATS 48C79 • …M12 •
ATS 48
a
b
c
e
G
H
0
Вес

мм
мм
мм
мм
мм
мм
мм
кг
C79Q, C79Y M10Q, M10Y M12Q, M12Y
770
890
315
20
350
850
9
115
