Altivar Easy 610

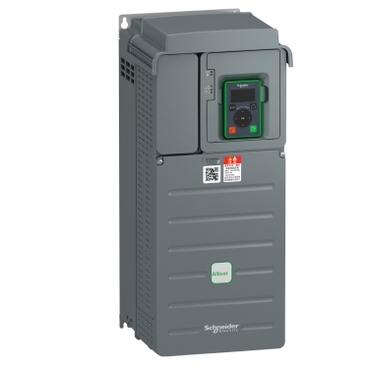

Преобразователи частоты Altivar Easy 610

Преобразователи частоты Altivar Easy 610 предназначены для управления асинхронными электродвигателями с напряжением питания от 380 до 415 В и мощностью от 0.75 до 160 кВт. Преобразователи частоты Altivar Easy 610 позволяют более полно использовать возможности оборудования и снижать эксплуатационные расходы благодаря оптимизации энергопотребления и удобству использования.

Коммуникационные модули позволяют использовать преобразователь частоты в системах автоматизации, построенных с использованием основных промышленных протоколов.

Преобразователи частоты Altivar Easy 610 содержат количество конфигурируемых входов-выходов, достаточное для реализации большинства схем управления. Использование концепции Plug & Play позволяет заранее конфигурировать преобразователь частоты для конкретной технологической установки, сокращая время настройки и ввода в эксплуатацию на объекте.Преобразователи частоты Altivar Easy 610 предназначены для управления асинхронными электродвигателями с напряжением питания от 380 до 415 В и мощностью от 0.75 до 160 кВт. Преобразователи частоты Altivar Easy 610 позволяют более полно использовать возможности оборудования и снижать эксплуатационные расходы благодаря оптимизации энергопотребления и удобству использования.

Преимущества Altivar Easy 610

Преобразователи частоты Altivar Easy 610 разработаны для применения в самых тяжелых условиях:

• Температура окружающей среды при работе (в продолжительном режиме)

• При установке в шкафу: -15 - +60 °C, одиночная установка или групповая установка вплотную, от 45 до 60 °C - с уменьшением выходного тока

• Температура окружающей среды при хранении и транспортировке: -40 - +70 °C

• Высота над уровнем моря:

• 0 - 1000 м без корректировки характеристик

• 1000 - 4800 м с уменьшением тока на 1% с увеличением высоты на 100 м

• По агрессивным средам: класс 3C3 в соответствии с МЭК (IEC)/EN 60721

• По механическим воздействиям: класс 3S3 в соответствии с МЭК (IEC)/EN 60721

• Платы с электронными компонентами имеют защитное покрытие

• Степень защиты и условия применения:

• IP 20, для настенного монтажа в оболочках (шкафах)

• IP 40 в верхней части преобразователя частоты

• IP 65 для выносного графического терминала

Преобразователи частоты Altivar Easy 610 разработаны в соответствии с требованиями европейских директив по защите окружающей среды, в том числе только планируемых к вводу в действие:

• RoHS 2 (1)

• REACh (2) с изменениями и дополнениями (не содержащие галогенов проводники и пластиковые изделия)

• PEP (Product Environmental Profile) - экологический паспорт, содержащий информацию о применяемых материалах, процентном соотношении материалов, пригодных к переработке и их опасности для окружающей среды

• EoLI (End of Life Instruction), требования по утилизации продукции (3)- Более 70% применяемых материалов могут быть переработаны

• Энергоэффективность: уменьшение потребления электроэнергии до 30%

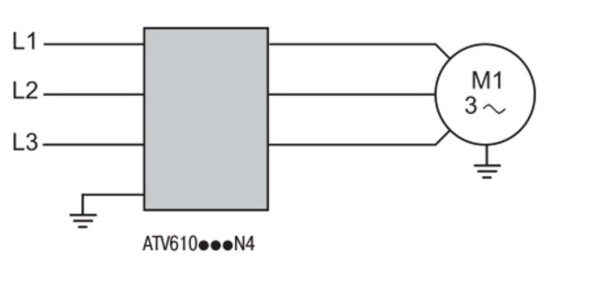

При разработке преобразователя частоты учитывались требования стандартов по электромагнитной совместимости, что существенно упрощает процесс установки и подключения оборудования, а также экономит средства благодаря маркировке e, гарантирующей соблюдение требований нормативных документов. Преобразователи частоты Altivar Easy 610 оснащены фильтром ЭМС и соответствуют категории применения C3

Преобразователи частоты Altivar Easy 610 могут быть адаптированы к любым условиям установки:

• Отдельная установка, в составе комлектных устройств либо интеграция в iMCC

• IP 20

• Простота установки отдельных преобразователей частоты и комплектных устройств:

• Кабельные вводы оснащены разъемами Romex для силовых кабелей и кабелей управления. Что позволяет полностью соответствовать требованиям ЭМС

• Цветовая кодировка разъемов и клемм

• Управление асинхронными двигателями в разомкнутой системе, диапазон выходной частоты 0.1 - 500 Гц

• Низкие расходы на текущую эксплуатацию благодаря эргономичной конструкции

• Требуемое время на замену вентиляторов - менее 5 минут

• Для обслуживания не требуется специальный инструмент

• Маленький список запасных частей

(1) Европейская директива, 2002/95/EC, Restriction Of Hazardous Substances (вводится в действие с 2016), запрещает применение определенных материалов при изготовлении оборудования

(2) Registration, Evaluation, Authorization, Restriction of Chemicals; Регламент EU 1907/2006

(3) В соответствии с МЭК (IEC) 62635

Технические характеристики Altivar Easy 610

Двигатель		Сеть				Altivar Easy 610
Мощность (1)		Линейный ток (2)		Полная мощность	Макс. линейный ток к.з.	Макс. ток в устан. режиме (1)	Макс. переходный ток в течение	Артикул (1)	Масса	Габаритные размеры	Габаритные размеры (с платой ЭМС)
Мощность (1)		380 В	415 В	415 В	Макс. линейный ток к.з.	Макс. ток в устан. режиме (1)	60 с		Масса	Габаритные размеры	Габаритные размеры (с платой ЭМС)
кВт	л.с.	А	А	кВА	кА	А	А		кг	ШхВхГ
Трехфазное напряжение питания: 380 - 480 В, 50/60 Гц
0,75	1	3,1	2,9	2,1	5	2,2	2,4	ATV610U07N4	2,4	145 x 297 x 203	145 x 350 x 203
1,5	2	5,7	5,3	3,8	5	4,0	4,4	ATV610U15N4	2,4	145 x 297 x 203	145 x 350 x 203
2,2	3	7,8	7,1	5,1	5	5,6	6,2	ATV610U22N4	2,4	145 x 297 x 203	145 x 350 x 203
3	4	10,1	9,2	6,6	5	7,2	7,9	ATV610U30N4	2,4	145 x 297 x 203	145 x 350 x 203
4	5,4	8,8	8,5	6,1	5	9,3	10,2	ATV610U40N4	4	145 x 297 x 203	145 x 350 x 203
5,5	7,4	11,6	11	7,9	22	12,7	14,0	ATV610U55N4	4,1	145 x 297 x 203	145 x 350 x 203
7,5	10,1	14,7	13,7	9,9	22	16,5	18,2	ATV610U75N4	4,1	145 x 297 x 203	145 x 350 x 203
11	14,9	22,0	20,7	14,9	22	23,5	25,9	ATV610D11N4	7,2	171 x 324 x 233	171 x 387 x 233
15	20,3	29,4	27,7	19,9	22	31,7	34,9	ATV610D15N4	7,2	171 x 324 x 233	171 x 387 x 233
18,5	25	37,2	35,2	25,3	22	39,2	43,1	ATV610D18N4	13,3	211 x 495 x 232	211 x 580 x 232
22	30	41,9	39	28	22	46,3	50,9	ATV610D22N4	13,9	211 x 495 x 232	211 x 580 x 232
30	40	62,5	59,7	42,9	22	61,5	67,7	ATV610D30N4	26,1	226 x 613 x 271	226 x 706 x 271
37	50	76,6	72,9	52,4	22	74,5	82	ATV610D37N4	26,8	226 x 613 x 271	226 x 706 x 271
45	60	92,9	88,3	63,5	22	88	96,8	ATV610D45N4	26,8	226 x 613 x 271	226 x 706 x 271
55	75	111,5	105,6	75,9	22	106	116,6	ATV610D55N4	53,7	290 x 762 x 323	290 x 922 x 323
75	100	147,9	139	99,9	22	145	159,5	ATV610D75N4	53,7	290 x 762 x 323	290 x 922 x 323
90	125	177,8	168,5	121,1	50	173	190,3	ATV610D90N4	53,7	290 x 762 x 323	290 x 922 x 323
110	149	200	186	118,6	50	211	232	ATV610C11N4	82	320 x 853 x 390	320 x 1159 x 390
132	178	236	219	153,1	50	250	275	ATV610C13N4	82	320 x 853 x 390	320 x 1159 x 390
160	216	283	261	187,6	50	302	332	ATV610C16N4	82	320 x 853 x 390	320 x 1159 x 390

(1) Значения приведены для номинальной частоты коммутации 4 кГц, преобразователи частоты до типоразмера ATV610D45N4, или 2.5 кГц, преобразователи частоты ATV610D55N4 - C16N4, при использовании в продолжительном режиме работы. Частота коммутации настраивается в диапазоне 1 - 16 кГц, преобразователи частоты до типоразмера ATV610D45N4, или 1 - 8 кГц, преобразователи частоты ATV610D55N4 - C16N4. При значении настройки выше 2.5 или 4 кГц, в зависимости от типоразмера, преобразователь частоты будет автоматически уменьшать частоту коммутации при превышении порогового значения теплового состояния. При продолжительной работе преобразователя с частотой коммутации выше номинальной, выходной ток должен быть уменьшен в соответствии с характеристиками.

(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока короткого замыкания Isc.

Дополнительное оборудование Altivar EASY 610

Преобразователи частоты Altivar Easy 610 мощностью более 4 кВт оснащаются встроенным дросселем звена постоянного тока для уменьшения влияния преобразователя частоты на питающую сеть.

Встроенные фильтры ЭМС

Возможность подключения к шине Modbus, используя один из двух встроенных портов RJ45.

Диалоговые средства и средства конфигурирования:

• Базовый терминал

• Выносной графический терминал

Принадлежности

• Для преобразователя частоты: Монтажная плата соответствия требованиям ЭМС

• Для базового терминала и графического терминала: Комплект для монтажа на дверь шкафа

Модули:

• Расширения входов-выходов:

• 2 аналоговых входа

• 6 дискретных входов

• 2 дискретных выхода

• Дополнительных релейных выходов :3 релейных выхода с нормально открытыми контактами

• Коммуникационные: Profibus DP V1

• Фильтры на выходе преобразователя частоты: Фильтры dU/dt
