Altivar 61

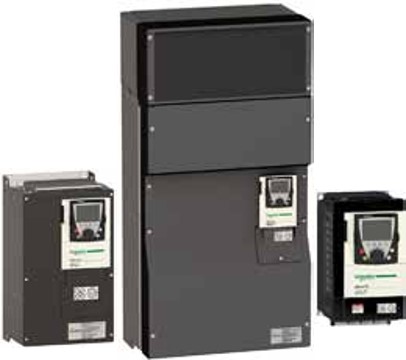

Преобразователи частоты Altivar 61

Преобразователь частоты Altivar 61 предназначен для трехфазных асинхронных и синхронных двигателей мощностью от 0,75 до 2400 кВт.

Преобразователь предназначен для создания современных систем обогрева, вентиляции и кондиционирования воздуха (HVAC) в промышленных и коммерческих зданиях и на объектах инфраструктуры. Преобразователь частоты Altivar 61 может уменьшить эксплуатационные расходы путем оптимизации потребления энергии, значительно повышая комфортность.

Области применения:

Преобразователь Altivar 61 обладает многочисленными функциональными возможностями, обеспечивающими его эффективное использование в большинстве применений в промышленных и коммерческих зданиях и на объектах инфраструктуры для управления:

• вентиляторными агрегатами;

• установками кондиционирования воздуха;

• установками для очистки воздуха и удаления дыма;

• насосными агрегатами;

• станциями перекачки;

• ирригационными станциями;

• буровыми скважинами на нефтедобывающих платформах.

Монтаж Altivar 61

Преобразователь Altivar 61 может устанавливаться различными способами для интеграции в производственные механизмы.

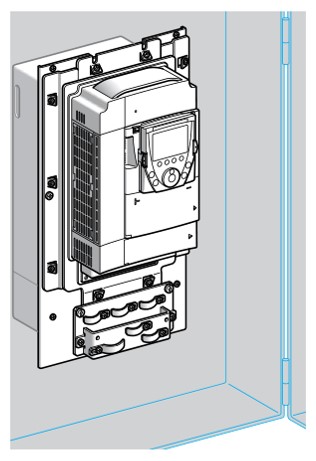

Преобразователь Altivar 61 может быть установлен вне шкафа непосредственно на стену в соответствии с UL типа 1 с помощью комплекта VW3 A9 2pp или в соответствии с IP 21 или IP 31 с комплектом VW3 A9 1pp

Преобразователь частоты Altivar 61 был разработан с учетом оптимизации размеров защитных оболочек (шкафов, кожухов и т.д.).

Силовая часть со степенью защиты IP 54 может быть легко смонтирована вне шкафа с помощью специального комплекта для врезной установки в герметичный шкаф VW3 A9 5pp с целью ограничения повышения температуры внутри него. При необходимости такой вариант позволяет установку ПЧ вплотную друг к другу.

Преобразователь частоты Altivar 61 комплектный шкаф IP 54

Предложение по комплектным шкафам исполнения IP 54 обеспечивает сертифицированное решение для преобразователей частоты Altivar 61 исполнения IP 20 мощностью от 110 до 630 кВт с трехфазным питанием 380 - 480 В .

Данный комплект разработан с целью: уменьшения времени ввода в эксплуатацию благодаря:

упрощению сборки;
оптимизации выбора тепловых и механических размеров шкафа.

Применяемая система охлаждения позволяет устанавливать оборудование в неблагоприятных запыленных условиях окружающей среды. Температура снаружи шкафа не должна превышать + 45°C, а внутри - +50°C; термостат, обеспечивающий остановку привода, позволяет осуществлять контроль внутренней температуры.

Для установки дополнительных принадлежностей или оборудования имеются два дополнительных пустых шкафа шириной 600 и 800 мм, поставляемых в комплекте VW3 A9 55*.

Дополнительный пустой шкаф должен устанавливаться слева от комплектного шкафа IP 54. В этом случае левая панель комплектного шкафа IP 54 устанавливается на левой стороне пустого дополнительного шкафа, который поставляется без боковых поверхностей.

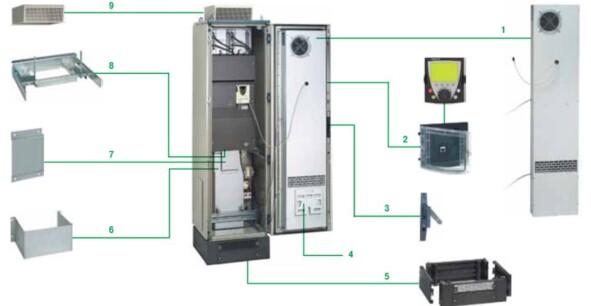

Комплект включает в себя:

теплообменник “воздух/воздух” (кроме комплектов VW3 A9 541 и VW3 A9 542) 1;
выносной комплект для графического терминала IP 65 2;
дверную ручку, механизм открывания которой имеет нажимную кнопку 3;
контейнер для хранения документации 4;
основание 5;
внутренний вентиляционный канал 6;
пластину ЭМС 7;
кронштейн для преобразователя 8;
воздухозаборник на крыше 9;
воздухозаборник на лицевой поверхности;
дополнительный источник питания c 24 В, 600 мA;
крепеж;
уплотнители;
комплект технический документации, содержащий спецификации электрические схемы и механические чертежи.

Технические характеристики Altivar 61

Altivar 61, 200-240 В, 50/60 Гц, IP20

Двигатель		Сеть				Altivar 61
Мощность (1)		Линейный ток (2)		Полная мощность	Макс. линейный ток к.з.	Макс. ток в устан. режиме (1)	Макс. переходный ток в течение	Артикул	Масса	Габаритные размеры
Мощность (1)		200 В	240 В	240 В	Макс. линейный ток к.з.	230 В	60 с		Масса	Габаритные размеры
кВт	л.с.	А	А	кВА	кА	А	А		кг	ШхВхГ
Однофазное напряжение питания: 200 - 240 В, 50/60 Гц
0,37	0,5	6,9	5,8	1,4	5	3	3,6	ATV 61H075M3	3	130 x 230 x 175
0,75	1	12	9,9	2,4	5	4,8	5,7	ATV 61HU15M3	3	130 x 230 x 175
1,5	2	18,2	15,7	3,7	5	8	9,6	ATV 61HU22M3	4	155 x 260 x 187
2,2	3	25,9	22,1	5,3	5	11	13,2	ATV 61HU30M3	4	155 x 260 x 187
3	-	25,9	22	5,3	5	13,7	16,4	ATV 61HU40M3 (3)	4	155 x 260 x 187
4	5	34,9	29,9	7	5	17,5	21	ATV 61HU55M3 (3)	5,5	175 x 295 x 187
5,5	7,5	47,3	40,1	9,5	22	27,5	33	ATV 61HU75M3 (3)	7	210 x 295 x 213
Трехфазное напряжение питания: 200 - 240 В, 50/60 Гц
0,75	1	6,1	5,3	2,2	5	4,8	5,7	ATV 61H075M3	3	130 x 230 x 175
1,5	2	11,3	9,6	4	5	8	9,6	ATV 61HU15M3	3	130 x 230 x 175
2,2	3	15	12,8	5,3	5	11	13,2	ATV 61HU22M3	4	155 x 260 x 187
3	-	19,3	16,4	6,8	5	13,7	16,4	ATV 61HU30M3	4	155 x 260 x 187
4	5	25,8	22,9	9,5	5	17,5	21	ATV 61HU40M3	4	155 x 260 x 187
5,5	7,5	35	30,8	12,8	22	27,5	33	ATV 61HU55M3	5,5	175 x 295 x 187
7,5	10	45	39,4	16,4	22	33	39,6	ATV 61HU75M3	7	210 x 295 x 213
11	15	53,3	45,8	19	22	54	64,8	ATV 61HD11M3X (4)	22	230 x 400 x 213
15	20	71,7	61,6	25,6	22	66	79,2	ATV 61HD15M3X (4)	22	230 x 400 x 213
18,5	25	77	69	28,7	22	75	90	ATV 61HD18M3X (4)	30	240 x 420 x 236
22	30	88	80	33,3	22	88	105,6	ATV 61HD22M3X (4)	30	240 x 420 x 236
30	40	124	110	45,7	22	120	144	ATV 61HD30M3X (4)	37	320 x 550 x 266
37	50	141	127	52,8	22	144	172,8	ATV 61HD37M3X (4)	37	320 x 550 x 266
45	60	167	147	61,1	22	176	211,2	ATV 61HD45M3X (4)	37	320 x 550 x 266
55	75	200	173	71,9	35	221	265,2	ATV 61HD55M3X (4)	84	320 x 920 x 377
75	100	271	232	96,4	35	285	342	ATV 61HD75M3X (4)	84	320 x 920 x 377
90	125	336	288	119,7	35	359	431	ATV 61HD90M3X (4)	106	360 x 1022 x 377

(1) Данные значения мощности приведены для номинальной частоты коммутации 12 кГц для типоразмеров доà ATV 61HD45M3X или 2,5 кГц для ATV 61HD55M3X - HD90M3X в продолжительном режиме работы.

Частота коммутации настраивается от 1 до 16 кГц для типоразмеров доà ATV 61HD45M3X , от 2,5 до 12 кГц для ATV 61HD55M3X и от 2,5 до 8 кГц для ATV 61HD75M3X, HD90M3X.

ПЧ сам уменьшает частоту коммутации в случае чрезмерного перегрева при частоте коммутации свыше 2,5 или 4 кГц в зависимости от типоразмера. В продолжительном режиме работы свыше номинальной частоты коммутации необходимо уменьшать номинальный ток ПЧ.

(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока к.з.

(3) Использование сетевого дросселя является обязательным.

(4) ПЧ поставляются без входных фильтров ЭМС, которые могут заказываться в качестве дополнительного оборудования.

Altivar 61, 380-480 B, 50/60 Гц, IP20 со встроенным фильтром ЭМС категории С2 или С3

Двигатель		Сеть				Altivar 61
Мощность (1)		Линейный ток (2)		Полная мощность	Макс. линейный ток к.з.	Макс. ток в устан. режиме (1)		Макс. переходный ток в течение	Артикул	Масса	Габаритные размеры
Мощность (1)		380 В	480 В	380 В	Макс. линейный ток к.з.	380 В (МЭК)	460 В (NEC)	60 с		Масса	Габаритные размеры
кВт	л.с.	А	А	кВА	кА	А	А	А		кг	ШхВхГ
Трехфазное напряжение питания: 380 - 480 В, 50/60 Гц
0,75	1	3,7	3	2,4	5	2,3	2,1	2,7	ATV 61H075N4	3	130 x 230 x 175
1,5	2	5,8	5,3	3,8	5	4,1	3,4	4,9	ATV 61HU15N4	3	130 x 230 x 175
2,2	3	8,2	7,1	5,4	5	5,8	4,8	6,9	ATV 61HU22N4	3	130 x 230 x 175
3	-	10,7	9	7	5	7,8	6,2	9,3	ATV 61HU30N4	4	155 x 260 x 187
4	5	14,1	11,5	9,3	5	10,5	7,6	12,6	ATV 61HU40N4	4	155 x 260 x 187
5,5	7,5	20,3	17	13,4	22	14,3	11	17,1	ATV 61HU55N4	5,5	175 x 295 x 187
7,5	10	27	22,2	17,8	22	17,6	14	21,1	ATV 61HU75N4	5,5	175 x 295 x 187
11	15	36,6	30	24,1	22	27,7	21	33,2	ATV 61HD11N4	7	210 x 295 x 213
15	20	48	39	31,6	22	33	27	39,6	ATV 61HD15N4	22	230 x 400 x 213
18,5	25	45,5	37,5	29,9	22	41	34	49,2	ATV 61HD18N4	22	230 x 400 x 213
22	30	50	42	32,9	22	48	40	57,6	ATV 61HD22N4	30	240 x 420 x 236
30	40	66	56	43,4	22	66	52	79,2	ATV 61HD30N4	37	240 x 550 x 266
37	50	84	69	55,3	22	79	65	94,8	ATV 61HD37N4	37	240 x 550 x 266
45	60	104	85	68,5	22	94	77	112,8	ATV 61HD45N4	44	320 x 630 x 290
55	75	120	101	79	22	116	96	139,2	ATV 61HD55N4	44	320 x 630 x 290
75	100	167	137	109,9	22	160	124	192	ATV 61HD75N4	44	320 x 630 x 290
90	125	166	143	109,3	35	179	179	214,8	ATV 61HD90N4	84	320 x 920 x 377
110	150	202	168	133	35	215	215	258	ATV 61HC11N4	84	320 x 920 x 377
132	200	239	224	157,3	35	259	259	310,8	ATV 61HC13N4	106	360 x 1022 x 377
160	250	289	275	190,2	50	314	314	376,8	ATV 61HC16N4	116	340 x 1190 x 377
200 220	300 350	357 396	331 383	235 260,6	50 50	427	427	512,4	ATV 61HC22N4	163	440 x 1190 x 377
250	400	444	435	292,2	50	481	481	577,2	ATV 61HC25N4	207	595 x 1190 x 377
280 315	450 500	494 555	494 544	325,1 365,3	50 50	616	616	739,2	ATV 61HC31N4	207	595 x 1190 x 377
355 400	- 600	637 709	597 644	419,3 466,6	50 50	759	759	910,8	ATV 61HC40N4	320	890 x 1390 x 377
500	700	876	760	576,6	50	941	941	1129,2	ATV 61HC50N4	330	890 x 1390 x 377
560 630	800 900	978 1091	858 964	643,6 718	50 50	1188	1188	1425,6	ATV 61HC63N4	435	1120 x 1390 x 377

(1) Данные значения мощности приведены для номинальной частоты коммутации 12 кГц для типоразмеров доà ATV 61HD75N4, 4 кГц для ATV 61HD90N4 или 2,5 кГц для ATV 61HC11N4 - HC63N4 в продолжительном режиме работы.

Частота коммутации настраивается от 1 до 16 кГц для типоразмеров доà ATV 61HD75N4 и от 2 до 8 кГц для ATV 61HD90N4 - ATV 61HC63N4.

ПЧ сам уменьшает частоту коммутации в случае чрезмерного перегрева при частоте коммутации свыше 2,5, 4 или 12 кГц в зависимости от типоразмера. В продолжительном режиме работы свыше номинальной частоты коммутации необходимо уменьшать номинальный ток ПЧ.

(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока к.з.

Altivar 61, 380-480 B, 50/60 Гц, IP20 с жидкостным охлаждением

Двигатель		Сеть				Altivar 61
Мощность (1)		Линейный ток (2)		Полная мощность	Макс. линейный ток к.з.	Макс. ток в устан. режиме (1)		Макс. переходный ток в течение	Артикул	Масса	Габаритные размеры
Мощность (1)		380 В	480 В	380 В	Макс. линейный ток к.з.	380 В (МЭК)	460 В (NEC)	60 с		Масса	Габаритные размеры
кВт	л.с.	А	А	кВА	кА	А	А	А		кг	ШхВхГ
Трехфазное напряжение питания: 380 - 480 В, 50/60 Гц
110	150	202	168	133	35	215	215	258	ATV 61QC11N4	80	330 x 950 x 377
132	200	239	224	157,3	35	259	259	310,8	ATV 61QC13N4	80	330 x 950 x 377
160	250	289	275	190,2	50	314	314	376,8	ATV 61QC16N4	80	330 x 950 x 377
200	300	357	331	235	50	387	387	464	ATV 61QC20N4	140	585 x 950 x 377
220 250	350 400	369 444	383 435	260,6 292,2	50 50	481	481	577,2	ATV 61QC25N4	140	585 x 950 x 377
280 315	450 500	494 555	494 544	325,1 365,3	50 50	616	616	739,2	ATV 61QC31N4	140	585 x 950 x 377
355 400	- 600	637 709	597 644	419,3 466,6	50 50	759	759	910,8	ATV 61QC40N4	300	1110 x 1150 x 377
500	700	876	760	576,6	50	941	941	1129,2	ATV 61QC50N4	300	1110 x 1150 x 377
560 630	800 900	978 1091	858 964	643,6 718	50 50	1188	1188	1425,6	ATV 61QC63N4	300	1110 x 1150 x 377

(1) Данные значения мощности приведены для номинальной частоты коммутации 2,5 кГц в продолжительном режиме работы.

Частота коммутации настраивается от 2,5 до 8 кГц.

ПЧ сам уменьшает частоту коммутации в случае чрезмерного перегрева при частоте коммутации свыше 2,5 кГц. В продолжительном режиме работы свыше номинальной частоты коммутации необходимо уменьшать номинальный ток ПЧ.

(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока к.з.

Altivar 61, 380-480 В, 50/60 Гц, IP 54 со встроенным фильтром ЭМС категории С2

Двигатель		Сеть				Altivar 61
Мощность (1)		Линейный ток (2)		Полная мощность	Макс. линейный ток к.з.	Макс. ток в устан. режиме (1)		Макс. переходный ток в течение	Артикул	Масса	Габаритные размеры
Мощность (1)		380 В	480 В	380 В	Макс. линейный ток к.з.	380 В (МЭК)	460 В (NEC)	60 с		Масса	Габаритные размеры
кВт	л.с.	А	А	кВА	кА	А	А	А		кг	ШхВхГ
Трехфазное напряжение питания: 380 - 480 В, 50/60 Гц
0,75	1	1,8	1,5	1,2	5	2,3	2,1	2,5	ATV 61W075N4	13	240 x 490 x 272
1,5	2	3,5	3	2,3	5	4,1	3,4	4,5	ATV 61WU15N4	13	240 x 490 x 272
2,2	3	5	4,1	3,3	5	5,1	4,8	5,6	ATV 61WU22N4	13	240 x 490 x 272
3	-	6,7	5,6	4,4	5	7,2	6,2	7,9	ATV 61WU30N4	14	240 x 490 x 272
4	5	8,8	7,4	5,8	5	9,1	7,6	10	ATV 61WU40N4	16	240 x 490 x 286
5,5	7,5	11,4	9,2	7,5	22	12	11	13,2	ATV 61WU55N4	16	240 x 490 x 286
7,5	10	15,8	13,3	10,4	22	16	14	17,6	ATV 61WU75N4	22	260 x 525 x 286
11	15	21,9	17,8	14,4	22	22,5	21	24,7	ATV 61WD11N4	22	260 x 525 x 286
15	20	30,5	25,8	20	22	30,5	27	33,5	ATV 61WD15N4	28	260 x 525 x 286
18,5	25	37,5	32,3	24,7	22	37	34	40,7	ATV 61WD18N4	36	315 x 665 x 315
22	30	43,6	36,6	28,7	22	43,5	40	47,8	ATV 61WD22N4	36	315 x 665 x 315
30	40	56,7	46,2	37,3	22	58,5	52	64,3	ATV 61WD30N4	51	285 x 720 x 315
37	50	69,5	56,8	45,7	22	71,5	65	78,6	ATV 61WD37N4	64	285 x 880 x 343
45	60	85,1	69,6	56	22	85	77	93,5	ATV 61WD45N4	65	285 x 880 x 343
55	75	104,8	87	69	35	103	96	113,3	ATV 61WD55N4	92	362 x 1000 x 364
75	100	140,3	113,8	92,3	35	137	124	150,7	ATV 61WD75N4	92	362 x 1000 x 364
90	125	171,8	140,9	113	35	163	156	179,3	ATV 61WD90N4	92	362 x 1000 x 364

Altivar 61, 380-480 В, 50/60 Гц, IP 54 со встроенным фильтром ЭМС категории С1

Двигатель		Сеть				Altivar 61
Мощность (1)		Линейный ток (2)		Полная мощность	Макс. линейный ток к.з.	Макс. ток в устан. режиме (1)		Макс. переходный ток в течение	Артикул	Масса	Габаритные размеры
Мощность (1)		380 В	480 В	380 В	Макс. линейный ток к.з.	380 В (МЭК)	460 В (NEC)	60 с		Масса	Габаритные размеры
кВт	л.с.	А	А	кВА	кА	А	А	А		кг	ШхВхГ
Трехфазное напряжение питания: 380 - 480 В, 50/60 Гц
0,75	1	1,8	1,5	1,2	5	2,3	2,1	2,5	ATV 61W075N4C	13	240 x 490 x 272
1,5	2	3,5	3	2,3	5	4,1	3,4	4,5	ATV 61WU15N4C	13	240 x 490 x 272
2,2	3	5	4,1	3,3	5	5,1	4,8	5,6	ATV 61WU22N4C	13	240 x 490 x 272
3	-	6,7	5,6	4,4	5	7,2	6,2	7,9	ATV 61WU30N4C	14	240 x 490 x 272
4	5	8,8	7,4	5,8	5	9,1	7,6	10	ATV 61WU40N4C	16	240 x 490 x 286
5,5	7,5	11,4	9,2	7,5	22	12	11	13,2	ATV 61WU55N4C	16	240 x 490 x 286
7,5	10	15,8	13,3	10,4	22	16	14	17,6	ATV 61WU75N4C	22	260 x 525 x 286
11	15	21,9	17,8	14,4	22	22,5	21	24,7	ATV 61WD11N4C	22	260 x 525 x 286
15	20	30,5	25,8	20	22	30,5	27	33,5	ATV 61WD15N4C	28	260 x 525 x 286
18,5	25	37,5	32,3	24,7	22	37	34	40,7	ATV 61WD18N4C	36	315 x 665 x 315
22	30	43,6	36,6	28,7	22	43,5	40	47,8	ATV 61WD22N4C	36	315 x 665 x 315
30	40	56,7	46,2	37,3	22	58,5	52	64,3	ATV 61WD30N4C	51	285 x 720 x 315
37	50	69,5	56,8	45,7	22	71,5	65	78,6	ATV 61WD37N4C	64	285 x 880 x 343
45	60	85,1	69,6	56	22	85	77	93,5	ATV 61WD45N4C	65	285 x 880 x 343
55	75	104,8	87	69	35	103	96	113,3	ATV 61WD55N4C	92	362 x 1000 x 364
75	100	140,3	113,8	92,3	35	137	124	150,7	ATV 61WD75N4C	92	362 x 1000 x 364
90	125	171,8	140,9	113	35	163	156	179,3	ATV 61WD90N4C	92	362 x 1000 x 364

(1) Данные значения мощности приведены для номинальной частоты коммутации 8 кГц для типоразмеров доà ATV 61WD15N4 и ATV 61WD15N4C или 4 кГц для ATV 61WD18N4 - WD90N4 или ATV 61WD18N4C - WD90N4C в продолжительном режиме работы.

Частота коммутации настраивается от 2 до 16 кГц для всех типоразмеров.

ПЧ сам уменьшает частоту коммутации в случае чрезмерного перегрева при частоте коммутации свыше 4 или 8 кГц в зависимости от типоразмера. В продолжительном режиме работы свыше номинальной частоты коммутации необходимо уменьшать номинальный ток ПЧ.

(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока к.з.

Преобразователи частоты Altivar 61 IP 54 с разъединителем Vario и встроенным фильтром ЭМС категории С2

Двигатель		Сеть				Altivar 61
Мощность (1)		Линейный ток (2)		Полная мощность	Макс. линейный ток к.з.	Макс. ток в устан. режиме ln (1)		Макс. переходный ток в течение	Артикул	Масса	Габаритные размеры
Мощность (1)		380 В	480 В	380 В	Макс. линейный ток к.з.	380 В (МЭК)	460 В (NEC)	60 с		Масса	Габаритные размеры
кВт	л.с.	А	А	кВА	кА	А	А	А		кг	ШхВхГ
Трехфазное напряжение питания: 380 - 480 В, 50/60 Гц
0,75	1	1,8	1,5	1,2	5	2,3	2,1	2,5	ATV 61E5075N4	16,4	240 x 490 x 296
1,5	2	3,5	3	2,3	5	4,1	3,4	4,5	ATV 61E5U15N4	16,4	240 x 490 x 296
2,2	3	5	4,1	3,3	5	5,1	4,8	5,6	ATV 61E5U22N4	16,4	240 x 490 x 296
3	-	6,7	5,6	4,4	5	7,2	6,2	7,9	ATV 61E5U30N4	16,4	240 x 490 x 296
4	5	8,8	7,4	5,8	5	9,1	7,6	10	ATV 61E5U40N4	18,4	240 x 490 x 310
5,5	7,5	11,4	9,2	7,5	22	12	11	13,2	ATV 61E5U55N4	18,4	240 x 490 x 310
7,5	10	15,8	13,3	10,4	22	16	14	17,6	ATV 61E5U75N4	22,7	260 x 525 x 310
11	15	21,9	17,8	14,4	22	22,5	21	24,7	ATV 61E5D11N4	22,7	260 x 525 x 310
15	20	30,5	25,8	20	22	30,5	27	33,5	ATV 61E5D15N4	36,7	295 x 560 x 339
18,5	25	37,5	32,3	24,7	22	37	34	40,7	ATV 61E5D18N4	45,4	315 x 665 x 340
22	30	43,6	36,6	28,7	22	43,5	40	47,8	ATV 61E5D22N4	45,4	315 x 665 x 340
30	40	56,7	46,2	37,3	22	58,5	52	64,3	ATV 61E5D30N4	52,8	285 x 720 x 335
37	50	69,5	56,8	45,7	22	71,5	65	78,6	ATV 61E5D37N4	65,8	285 x 880 x 383
45	60	85,1	69,6	56	22	85	77	93,5	ATV 61E5D45N4	65,8	285 x 880 x 383
55	75	104,8	87	69	35	103	96	113,3	ATV 61E5D55N4	84,4	362 x 1000 x 404
75	100	140,3	113,8	92,3	35	137	124	150,7	ATV 61E5D75N4	84,4	362 x 1000 x 404
90	125	171,8	140,9	113	35	163	156	179,3	ATV 61E5D90N4	84,4	362 x 1000 x 404

(1) Данные значения мощности приведены для номинальной частоты коммутации 8 кГц для типоразмеров доà ATV 61E5D15N4 или 4 кГц для ATV 61E5D18N4 - E5D90N4 в продолжительном режиме работы.

Частота коммутации настраивается от 2 до 16 кГц для всех типоразмеров.

(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока к.з.

Altivar 61, 500-690 В, 50/60 Гц, IP20

Двигатель		Сеть			Altivar 61
Мощность (1)		Линейный ток (2)		Макс. линейный ток к.з.	Макс. ток в устан. режиме (1) (3)		Артикул (4)	Масса	Габаритные размеры
500 В	575 В	500 В	600 В	Макс. линейный ток к.з.	500 В	575 В		Масса	Габаритные размеры
кВт	л.с.	А	А	кА	А	А		кг	ШхВхГ
Трехфазное напряжение питания: 500 - 690 В, 50/60 Гц
2,2	3	7,6	6,7	22	4,5	3,9	ATV61HU22S6X	7,5	210 x 295 x 213
3	-	9,9	10	22	5,8	-	ATV61HU22S6X	7,5	210 x 295 x 213
4	5	12,5	10,9	22	7,5	6,1	ATV61HU40S6X	7,5	210 x 295 x 213
5,5	7,5	16,4	14,2	22	10	9	ATV61HU55S6X	7,5	210 x 295 x 213
7,5	10	21,4	18,4	22	13,5	11	ATV61HU75S6X	7,5	210 x 295 x 213

Altivar 61, 500-690 В, 50/60 Гц, IP20 со встроенным фильтром ЭМС категории C3

Двигатель			Сеть				Altivar 61
Мощность (1)			Линейный ток (2)			Макс. линейный ток к.з.	Макс. ток в устан. режиме (1) (3)			Артикул (4)	Масса	Габаритные размеры
500 В	575 В	690 В	500 В	600 В	690 В	Макс. линейный ток к.з.	500 В	575 В	690 В		Масса	Габаритные размеры
кВт	л.с.	кВт	А	А	А	кА	А	А	А		кг	ШхВхГ
Трехфазное напряжение питания: 500 - 690 В, 50/60 Гц
2,2	3	3	5,2	4,4	5,2	22	4,5	3,9	4,5	ATV 61HU30Y	30	240 x 420 x 236
3	-	4	6,8	-	6,6	22	5,8	-	5,5	ATV 61HU40Y	30	240 x 420 x 236
4	5	5,5	8,6	7,2	8,6	22	7,5	6,1	7,5	ATV 61HU55Y	30	240 x 420 x 236
5,5	7,5	7,5	11,2	9,5	11,2	22	10	9	10	ATV 61HU75Y	30	240 x 420 x 236
7,5	10	11	14,6	12,3	15,5	22	13,5	11	13,5	ATV 61HD11Y	30	240 x 420 x 236
11	15	15	19,8	16,7	20,2	22	18,5	17	18,5	ATV 61HD15Y	30	240 x 420 x 236
15	20	18,5	24,6	20,7	24	22	24	22	24	ATV 61HD18Y	30	240 x 420 x 236
18,5	25	22	29	24	27	22	29	27	27	ATV 61HD22Y	30	240 x 420 x 236
22	30	30	33	28	34	22	35	32	35	ATV 61HD30Y	30	240 x 420 x 236
30	40	37	48	41	47	22	47	41	43	ATV 61HD37Y	68	320 x 630 x 290
37	50	45	62	51	55	22	59	52	54	ATV 61HD45Y	68	320 x 630 x 290
45	60	55	68	57	63	22	68	62	62	ATV 61HD55Y	68	320 x 630 x 290
55	75	75	79	67	82	22	85	77	84	ATV 61HD75Y	68	320 x 630 x 290
75	100	90	109	92	101	22	110	99	104	ATV 61HD90Y	68	320 x 630 x 290
90	125	110	128	113	117	22	136	125	125	ATV 61HC11Y (4)	102	340 x 1190 x 377
110	150	132	153	133	137	28	165	144	150	ATV 61HC13Y (4)	102	340 x 1190 x 377
132	-	160	182	158,9	163	28	200	-	180	ATV 61HC16Y (4)	102	340 x 1190 x 377
160	200	200	218	197	199	35	240	192	220	ATV 61HC20Y (4)	102	340 x 1190 x 377
200	250	250	277	250	257	35	312	242	290	ATV 61HC25Y (4)	181	595 x 1190 x 377
250	350	315	342	311	317	35	390	336	355	ATV 61HC31Y (4)	181	595 x 1190 x 377
315	450	400	426	390	394	35	462	412	420	ATV 61HC40Y (4)	181	595 x 1190 x 377
400	550	500	547	494	505	35	590	528	543	ATV 61HC50Y (4)	383	1120 x 1390 x 377
500	700	630	673	613	616	42	740	672	675	ATV 61HC63Y (4)	383	1120 x 1390 x 377
630	800	800	847	771	775	42	900	768	840	ATV 61HC80Y (4)	383	1120 x 1390 x 377

(1) Данные значения мощности приведены для номинальной частоты коммутации 4 кГц для ATV 61HUppS6X и ATV 61HU30Y - HD30Y или 2,5 кГц для ATV 61HD37Y - HC80Y в продолжительном режиме работы.

Частота коммутации настраивается от 2,5 до 6 кГц для ATV 61HUppS6X и ATV 61HU30Y - HD30Y и от 2,5 до 4,9 кГц для ATV 61HD37Y - HC80Y.

ПЧ сам уменьшает частоту коммутации в случае чрезмерного перегрева при частоте коммутации свыше 2,5, или 4 кГц в зависимости от типоразмера.

В продолжительном режиме работы свыше номинальной частоты коммутации необходимо уменьшать номинальный ток ПЧ.

(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока к.з.

(3) Максимальное значение переходного тока в течение 60 с равно 120 % максимального тока в установившемся режиме.

(4) Использование сетевого дросселя является обязательным для преобразователей ATV 61HC11Y - HC80Y кроме случая применения специального трансформатора (12-пульсного) или преобразователей усиленной версии 387 для двигателей среднего напряжения. Сетевой дроссель заказывается отдельно.

Altivar 61, 500-690 В, 50/60 Гц, IP20 с жидкостным охлаждением

Двигатель			Сеть				Altivar 61
Мощность (1)			Линейный ток (2)			Макс. линейный ток к.з.	Макс. ток в устан. режиме (1) (3)			Артикул (4)	Масса	Габаритные размеры
500 В	575 В	690 В	500 В	600 В	690 В	Макс. линейный ток к.з.	500 В	575 В	690 В		Масса	Габаритные размеры
кВт	л.с.	кВт	А	А	А	кА	А	А	А		кг	ШхВхГ
Трехфазное напряжение питания: 500 - 690 В, 50/60 Гц
110	150	132	153	133	137	28	165	144	150	ATV 61QC13Y	80	330 x 950 x 377
132	-	160	182	158,9	163	28	200	-	180	ATV 61QC16Y	80	330 x 950 x 377
160	200	200	218	197	199	35	240	192	220	ATV 61QC20Y	80	330 x 950 x 377
200	250	250	277	250	257	35	312	242	290	ATV 61QC25Y	140	585 x 950 x 377
250	350	315	342	311	317	35	390	336	355	ATV 61QC31Y	140	585 x 950 x 377
315	450	400	426	390	394	35	462	412	420	ATV 61QC40Y	140	585 x 950 x 377
400	550	500	547	494	505	35	590	528	543	ATV 61QC50Y	300	1110 x 1150 x 377
500	700	630	673	613	616	42	740	672	675	ATV 61QC63Y	300	1110 x 1150 x 377
630	800	800	847	771	775	42	900	768	840	ATV 61QC80Y	300	1110 x 1150 x 377

Частота коммутации настраивается от 2,5 до 4,9 кГц.

(2) Типовое значение для указанной мощности двигателя и максимального ожидаемого тока к.з.

(4) Использование сетевого дросселя является обязательным.
