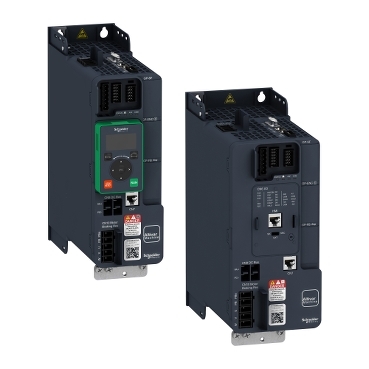

Преобразователи частоты Altivar Machine ATV340
Привод Altivar Machine 340 – это мощный привод, который должен соответствовать возможностям двигателей вашего оборудования с точки зрения пикового крутящего момента и характеристик по частоте вращения. С оптимизированной полосой частот вращения до 400 Гц привод Altivar Machine 340 предназначен для применения в динамичном оборудовании, в котором может потребоваться быстрый выход на рабочий режим (время установления рабочего режима).
• Инверторы частоты Altivar Machine 340 характеризуются высокой надежностью при больших перегрузках и могут быть адаптированы к работе с оборудованием с крутящим моментом, равным 220 % от номинального момента.
• Для удовлетворения требований по адаптируемости и расширяемости вашего оборудования привод Altivar Machine 340 может совместно использоваться с широким диапазоном двигателей – как с асинхронными двигателями (IE2, IE3), так и с синхронными двигателями (IE4, IE5) – для различного оборудования с управлением с обратной связью и без обратной связи.
Области применения:
Высокопроизводительные прикладные программы и совершенные средства автоматизации для обеспечения следующих функций:
• упаковка;
• обработка материалов;
• транспортировка материалов;
• использование подъемного оборудования.
• упаковка;
• обработка материалов;
• транспортировка материалов;
• использование подъемного оборудования.

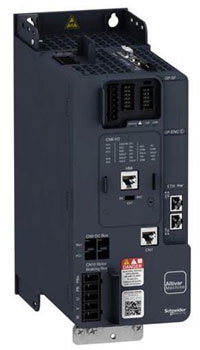

Преобразователи частоты Altivar Machine ATV340, типоразмеры 1, 2 и 3
Типоразмеры 1, 2 и 3 выпускаются в 2 вариантах:
ATV340••••N4: В преобразователях частоты предусмотрено 3 слота общего назначения с маркировкой GP-•• для дополнительных модулей:
• GP-SF: модуль ввода/вывода или модуль безопасности,
• GP-ENC: модуль ввода/вывода или модуль датчика обратной связи,
• GP-FB: модуль ввода/вывода или модуль полевой шины.
ATV340••••N4E: В преобразователях частоты предусмотрено 2 слота общего назначения со следующей маркировкой:
• GP-SF: модуль ввода/вывода или модуль безопасности,
• GP-ENC: модуль ввода/вывода или модуль датчика обратной связи, а также 2 дополнительных порта Ethernet RJ45.
Типоразмер 1
Для трехфазной сети питания 380–480 В,
0,75–4 кВт, 1–5 ЛС
ATV340U07N4•... ATV340U40N4•
Типоразмер 2
Для трехфазной сети питания 380–480 В,
5,5–7,5 кВт, 7–10 ЛС
ATV340U55N4•... ATV340U75N4•
Типоразмер 3
Для трехфазной сети питания 380–480 В,
11–22 кВт, 15–30 ЛС
ATV340D11N4•... ATV340D22N4•

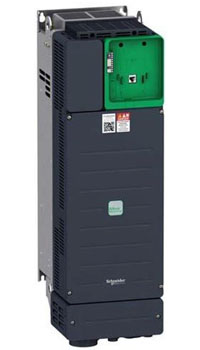

Преобразователи частоты Altivar Machine ATV340, типоразмеры 4, 5
Такие
преобразователи частоты имеют:
2
слота для дополнительного модуля:
• слот A:
для модуля ввода/вывода или модуля полевой шины общего назначения
• слот B:
для модуля ввода/вывода общего назначения или датчика обратной связи
• слот C:
для подключения дополнительного модуля ввода/вывода или модуля безопасности общего назначения с помощью специального
переходника
Также
предусмотрено 2 дополнительных
порта Ethernet RJ45
Типоразмер
4
Для
трехфазной сети питания 380–480 В,
30–37 кВт,
40–50 ЛС
ATV340D30N4E... ATV340D37N4E
Типоразмер
5
Для
трехфазной сети питания 380–480 В,
45–75 кВт,
60–100 ЛС
ATV340D45N4E... ATV340D75N4E
Технические характеристики Altivar Machine ATV340
Преобразователи частоты Altivar Machine ATV340 (тяжелый режим)
Трехфазная сеть питания 380–480 В~, 50/60 Гц — номинальные характеристики сети питания
| Артикул | Типоразмер | Номинальная мощность | Блок питания | ||||
Макс. Ток потребления (1) | Макс. ожидаемый ток КЗ (2) | Макс. Пусковой ток (3) | |||||
При 380 В~ | При 480 В~ | ||||||
| кВт | ЛС | А | А | кА | А | ||
ATV340U07N4• | 1 | 0,75 | 1 | 3,4 | 2,6 | 5 | 8,7 |
ATV340U15N4• | 1 | 1,5 | 2 | 6 | 4,9 | 5 | 8,7 |
ATV340U22N4• | 1 | 2,2 | 3 | 8,4 | 6,6 | 5 | 8,7 |
ATV340U30N4• | 1 | 3 | 3 | 10,7 | 8,5 | 5 | 36,1 |
ATV340U40N4• | 1 | 4 | 5 | 13,4 | 10,6 | 5 | 36,1 |
ATV340U55N4• | 2 | 5,5 | 7 | 20 | 16 | 22 | 45,3 |
ATV340U75N4• | 2 | 7,5 | 10 | 25,6 | 20,4 | 22 | 45,3 |
ATV340D11N4• | 3 | 11 | 15 | 34,7 | 27,7 | 22 | 80,8 |
ATV340D15N4• | 3 | 15 | 20 | 44,9 | 35,7 | 22 | 80,8 |
ATV340D18N4• | 3 | 18,5 | 25 | 54,7 | 43,4 | 22 | 60,6 |
ATV340D22N4• | 3 | 22 | 30 | 63,5 | 50,6 | 22 | 60,6 |
ATV340D30N4E | 4 | 30 | 40 | 54,8 | 48,3 | 50 | 92 |
ATV340D37N4E | 4 | 37 | 50 | 67,1 | 59 | 50 | 110 |
ATV340D45N4E | 5 | 45 | 60 | 81,4 | 71,8 | 50 | 176 |
ATV340D55N4• | 5 | 55 | 75 | 98,9 | 86,9 | 50 | 187 |
ATV340D75N4• | 5 | 75 | 100 | 134,3 | 118,1 | 50 | 236 |
(1) В преобразователях частоты типоразмера 4 и 5 предусмотрен встроенный дроссель постоянного тока, который обеспечивает уменьшение гармоник и потребляемого тока питающей сети.
(2) Преобразователь частоты рассчитан на соответствующую сеть питания. При повышении тока КЗ используется дроссель. Ток КЗ: ток короткого замыкания. В преобразователях частоты типоразмера 1, 2 и 3 не предусмотрено средство уменьшения гармоник питающей сети. Поэтому коэффициент нелинейных искажений (КНИ) > 120 %. Чтобы уменьшить уровень гармоник, воспользуйтесь сетевым дросселем.
(3) Пиковое значение при подаче питания для максимального значения напряжения питающей сети.
Трехфазная сеть питания 380–480 В~, 50/60 Гц — электрические характеристики на выходе преобразователя частоты
| Артикул | Типоразмер | Номинальная мощность | Блок питания | ||||
Макс. Ток потребления (1) | Макс. переходный ток (60 сек) (2) | Макс. переходный ток (2 сек) (3) | |||||
При 380 В~ | При 480 В~ | ||||||
| кВт | ЛС | А | А | А | А | ||
ATV340U07N4• | 1 | 0,75 | 1 | 2,2 | 2,1 | 3,3 | 4 |
ATV340U15N4• | 1 | 1,5 | 2 | 4 | 3,4 | 6 | 7,2 |
ATV340U22N4• | 1 | 2,2 | 3 | 5,6 | 4,8 | 8 | 10,1 |
ATV340U30N4• | 1 | 3 | 3 | 7,2 | 6,2 | 11 | 13 |
ATV340U40N4• | 1 | 4 | 5 | 9,3 | 7,6 | 14 | 16,7 |
ATV340U55N4• | 2 | 5,5 | 7 | 12,7 | 11 | 19,1 | 22,9 |
ATV340U75N4• | 2 | 7,5 | 10 | 16,5 | 14 | 24,8 | 29,7 |
ATV340D11N4• | 3 | 11 | 15 | 24 | 21 | 36 | 43 |
ATV340D15N4• | 3 | 15 | 20 | 320 | 27 | 48 | 58 |
ATV340D18N4• | 3 | 18,5 | 25 | 39 | 34 | 59 | 70 |
ATV340D22N4• | 3 | 22 | 30 | 46 | 40 | 69 | 83 |
ATV340D30N4E | 4 | 30 | 40 | 61,5 | 92,3 | запрещено | |
ATV340D37N4E | 4 | 37 | 50 | 74,5 | 111,8 | ||
ATV340D45N4E | 5 | 45 | 60 | 88 | 132 | ||
ATV340D55N4E | 5 | 55 | 75 | 106 | 159 | ||
ATV340D75N4E | 5 | 75 | 100 | 145 | 217,5 | ||
(1) Частота коммутации настраивается в диапазоне:
• в диапазоне от 2 до 16 кГц для типоразмеров 1–3, номинальное значение: 4 кГц
• в диапазоне от 2 до 12 кГц для типоразмера 4, номинальное значение: 4 кГц
• в диапазоне от 2 до 8 кГц для типоразмера 5, номинальное значение: 2.5 кГц
Для работы при частоте коммутации выше номинальной необходимо выполнить коррекцию тока на выходе преобразователя частоты. При превышении температуры выше допустимой, частота коммутации может уменьшаться автоматически.
(2) Перегрузочная способность преобразователя частоты 150 % номинального тока в течение 60 секунд.
(3) Перегрузочная способность преобразователей частоты типоразмера 1–3 180 % номинального тока в течение 2 секунд.
Преобразователи частоты Altivar Machine ATV340 (нормальный режим)
Трехфазная сеть питания 380–480 В~, 50/60 Гц — номинальные характеристики сети питания
| Артикул | Типоразмер | Номинальная мощность | Блок питания | |||||
Макс. Ток потребления (1) | Мин. требуемые индуктивность дросселя | Гармоники тока при дросселе с мин. индуктивностью, КНИ | Макс. Пусковой ток (2) | |||||
При 380 В~ | При 480 В~ | |||||||
| кВт | ЛС | А | А | мГн | % | А | ||
ATV340U07N4• | 1 | 1,1 | 1,5 | 3,3 | 2,6 | 2 | 94 | 8,7 |
ATV340U15N4• | 1 | 2,2 | 3 | 5,7 | 4,6 | 2 | 77 | 8,7 |
ATV340U22N4• | 1 | 3 | 3 | 7,7 | 6,2 | 1,47 | 80 | 8,7 |
ATV340U30N4• | 1 | 4 | 5 | 10,1 | 8,1 | 1,1 | 80 | 36,1 |
ATV340U40N4• | 1 | 5,5 | 7 | 13,4 | 10,8 | 0,8 | 79 | 36,1 |
ATV340U55N4• | 2 | 7,5 | 10 | 18 | 14,5 | 0,58 | 82 | 45,3 |
ATV340U75N4• | 2 | 11 | 15 | 25,5 | 20,5 | 0,4 | 83 | 45,3 |
ATV340D11N4• | 3 | 15 | 20 | 34 | 27,3 | 0,3 | 82 | 80,8 |
ATV340D15N4• | 3 | 18,5 | 25 | 42,3 | 34 | 0,24 | 81 | 80,8 |
ATV340D18N4• | 3 | 22 | 30 | 50 | 40,2 | 0,2 | 81 | 60,6 |
ATV340D22N4• | 3 | 30 | 40 | 67,7 | 54,3 | 0,15 | 80 | 60,6 |
ATV340D30N4E | 4 | 37 | 50 | 66,2 | 57,3 | - | <48 | 92 |
ATV340D37N4E | 4 | 45 | 60 | 79,8 | 69,1 | - | <48 | 110 |
ATV340D45N4E | 5 | 55 | 75 | 97,2 | 84,2 | - | <48 | 176 |
ATV340D55N4E | 5 | 75 | 100 | 131,3 | 112,7 | - | <48 | 187 |
ATV340D75N4E | 5 | 90 | 125 | 156,2 | 135,8 | - | <48 | 236 |
(1) В преобразователях частоты типоразмера 4 и 5 предусмотрен встроенный дроссель постоянного тока, который обеспечивает уменьшение гармоник и потребляемого тока питающей сети.
(2) Пиковое значение при подаче питания для максимального значения напряжения питающей сети.
Преобразователи частоты Altivar Machine ATV340 (нормальный режим)
Трехфазная сеть питания 380–480 В~, 50/60 Гц — электрические характеристики на выходе БП преобразователя частоты
| Артикул | Типоразмер | Номинальная мощность | Блок питания | ||||
Макс. Ток потребления (1) | Макс. переходный ток (60 сек) (2) | Макс. переходный ток (2 сек) (3) | |||||
При 380 В~ | При 480 В~ | ||||||
| кВт | ЛС | А | А | А | А | ||
ATV340U07N4• | 1 | 1,1 | 1,5 | 2,8 | 2,6 | 3,1 | 3,8 |
ATV340U15N4• | 1 | 2,2 | 3 | 5,6 | 4,8 | 6,2 | 7,6 |
ATV340U22N4• | 1 | 3 | 3 | 7,2 | 6,8 | 7,9 | 9,7 |
ATV340U30N4• | 1 | 4 | 5 | 9,3 | 7,6 | 10,2 | 12,6 |
ATV340U40N4• | 1 | 5,5 | 7 | 12,7 | 11 | 14 | 17,1 |
ATV340U55N4• | 2 | 7,5 | 10 | 16,5 | 14 | 18,2 | 22,3 |
ATV340U75N4• | 2 | 11 | 15 | 24 | 21 | 26,4 | 32,4 |
ATV340D11N4• | 3 | 15 | 20 | 32 | 27 | 35,2 | 43,2 |
ATV340D15N4• | 3 | 18,5 | 25 | 39 | 34 | 42,9 | 52,7 |
ATV340D18N4• | 3 | 22 | 30 | 46 | 40 | 50,6 | 62,1 |
ATV340D22N4• | 3 | 30 | 40 | 62 | 52 | 68,2 | 83,7 |
ATV340D30N4E | 4 | 37 | 50 | 74,5 | 89,4 | запрещено | |
ATV340D37N4E | 4 | 45 | 60 | 88 | 105,6 | ||
ATV340D45N4E | 5 | 55 | 75 | 106 | 127,2 | ||
ATV340D55N4E | 5 | 75 | 100 | 145 | 174 | ||
ATV340D75N4E | 5 | 90 | 125 | 173 | 207,6 | ||
(1) Частота коммутации настраивается
• в диапазоне от 2 до 16 кГц для типоразмеров 1–3, номинальное значение: 4 кГц
• в диапазоне от 2 до 12 кГц для типоразмера 4, номинальное значение: 4 кГц
• в диапазоне от 2 до 8 кГц для типоразмера 5, номинальное значение: 2.5 кГц Для работы при частоте коммутации выше номинальной необходимо выполнить коррекцию тока на выходе преобразователя частоты.
При превышении температуры выше допустимой, частота коммутации может уменьшаться автоматически.
(2) Перегрузочная способность преобразователя частоты типоразмера 1, 2 и 3 110 % номинального тока в течение 60 секунд.
Перегрузочная способность преобразователя частоты типоразмера 4 и 5 120 % номинального тока в течение 60 секунд.
(3) Перегрузочная способность преобразователей частоты типоразмера 1–3 135 % номинального тока в течение 2 секунд.

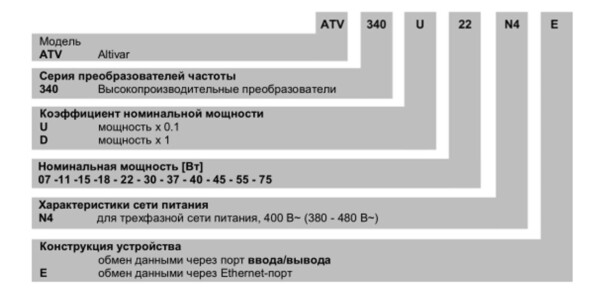

Расшифровка Altivar Machine ATV340
Габаритные размеры Altivar Machine ATV340
Приведенные
ниже размеры не учитывают:
• Увеличение глубины при использовании терминала
с простым текстовым дисплеем (опция).
• В преобразователях
с типоразмером 1, 2 и 3 предусмотрено расстояние в 50 мм (2 дюйма) для подключения клемм цепей управления к передней
панели.
• В преобразователях
с типоразмером 4 и 5 увеличивается глубина на 40 мм (1,58 дюйма), если в дополнительный слот устанавливается
модуль. Данный дополнительный модуль находится
между терминалом с графическим дисплеем и
преобразователем частоты, что приводит к
увеличению глубины. Возможна установка модуля
безопасности, модуля расширения
дискретных и аналоговых входов/выходов или
модуля релейных выходов.

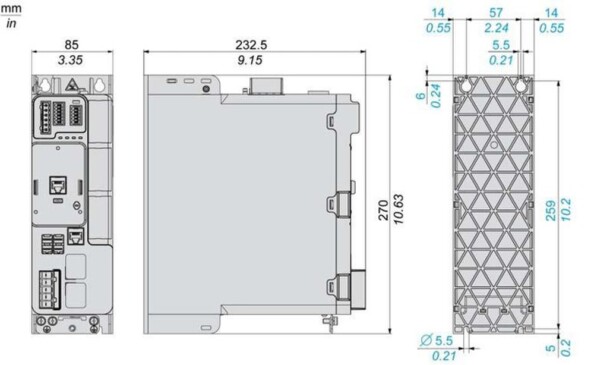

Типоразмер 1
ATV340U07N4•... ATV340U40N4•
| Артикул | Масса в кг (фунтах) |
ATV340U07N4v
ATV340U15N4^ | 1,7 (3,7) |
ATV340U22N4^ | 1,8 (4) |
ATV340U30N4 | 2,1 (4,6) |
ATV340U30N4E,
ATV340U40N4 | 2,2 (4,8) |
ATV340U40N4E | 2,3 (5,1) |

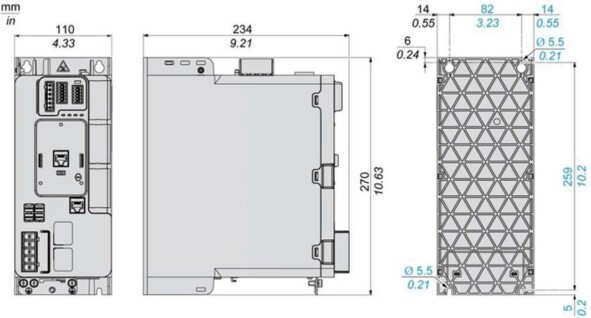

Типоразмер 2
ATV340U55N4• и U75N4•
| Артикул | Масса в кг (фунтах) |
ATV340U55N4^ | 2,9 (6,4) |
ATV340U75N4^ | 3 (6,6) |

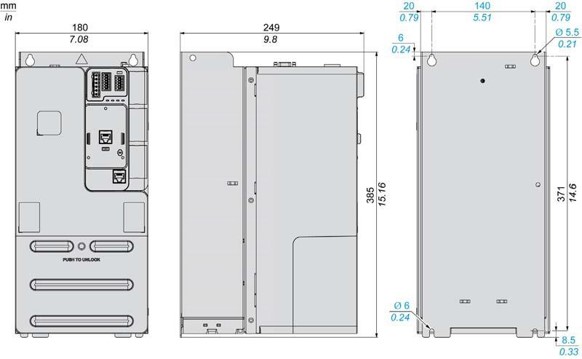

Типоразмер 3
ATV340D11N4•... ATV340D22N4•
| Артикул | Масса в кг (фунтах) |
ATV340D11N4•,
ATV340D15N4• | 9,5 (20,9) |
ATV340D18N4•,
ATV340D22N4• | 10,2 (22,5) |

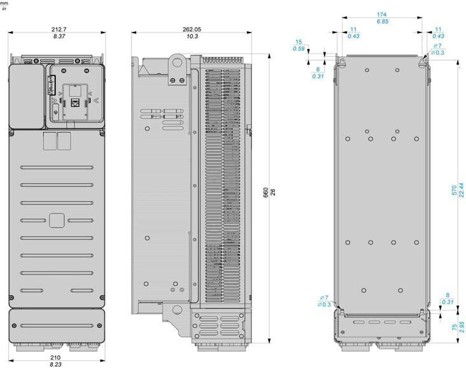

Типоразмер 4
ATV340D30N4E... ATV340D37N4E
| Артикул | Масса в кг (фунтах) |
ATV340D30N4E | 28,2 (62,2) |
ATV340D37N4E | 28,7 (63,3) |

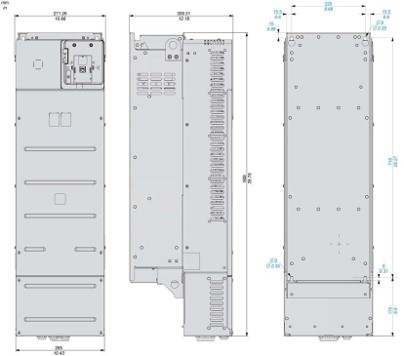

Типоразмер 5
ATV340D45N4E...ATV340D75N4E
| Артикул | Масса в кг (фунтах) |
ATV340D45N4E | 57,5 (126,8) |
ATV340D55N4E | 59 (130,1) |
ATV340D75N4E | 88,5 (195,1) |
