Преобразователи частоты Altivar Machine ATV320
Серия Altivar Machine

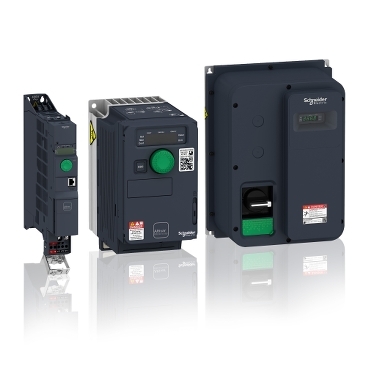

ATV320 представлена преобразователями частоты со степенью защиты IP 20,
предназначенными для регулируемых по скорости приводов с трехфазными синхронными
и асинхронных двигателями, содержащими прикладные функции,
актуальные для самого широкого круга применений, включая:
• Перемещение
материалов
• Упаковка
• Текстильное
производство
• Обработка
материалов
• Исполнительные
механизмы
• Подъемники
Преобразователи серии Altivar Machinе
ATV320 ориентированы на встраивание в машины и механизмы с простыми и
повышенными требованиями к управлению двигателем и коммуникационным
возможностям.
Данная серия предоставляет
расширенные возможности автоматизации и максимальную производительность при
использовании в промышленных машинах и механизмах:
• Надежное
управление
асинхронными или синхронными двигателями.
• Полноценную
интеграцию
в коммуникационную систему любой архитектуры (Ethernet, Canopen, Profibus, и
т.д...)
• Компактное
или
«книжное» исполнение для встраивания во все типы шкафов
• Встроенные
функции
безопасности
• Увеличенная
устойчивость
к агрессивным средам
Преимущества
Altivar
Machine ATV320
Преобразователь
Altivar Machine ATV320 предназначен для регулируемых электроприводов с трехфазными асинхронными или
синхронными двигателями
мощностью от 0,18 до 15 кВт. Altivar Machine ATV320 надежен и прост в
обслуживании, он легко встраивается в конструктивы
машин и в шкафы различных размеров, и так же хорошо
интегрируется в
системы автоматизации с широко используемыми структурами. Преобразователи ATV320 идеально соответствуют
требованиям, предъявляемым к
регулируемым электроприводам
простых промышленных механизмов.
• Легко встраиваемый
• Передовые коммуникационные возможности
• Защищенная конструкция
• Эффективное управление двигателем
• Встроенные функции безопасности и
управления системой
• Инновационные функции
• Встроенные функции безопасности
Технические характеристики Altivar Machine ATV320
Преобразователи частоты Altivar Machine ATV320 с блоком управления компактного исполнения (1)
| Двигатель | Сеть | Altivar Machine ATV320 | ||||||||
| Мощность (2) | Линейный ток (3), (4) | Полная мощность | Макс. линейный ток к.з. (5) | Макс. ток в устан. режиме (ln) (2) | Макс. переходный ток в течение | Мощность, рассеиваемая при номин. нагрузке (ln) (2) | Артикул (2) | Масса | ||
| при U1 | при U2 | при U2 | 230 В | 60 с | ||||||
| кВт | л.с. | А | А | кВА | кА | А | А | Вт | кг | |
Однофазное напряжение питания: 200 - 240 В, 50/60 Гц, со встроенным фильтром ЭМС (4) (6) (7) | ||||||||||
| 0,18 | 0,25 | 3,4 | 2,8 | 0,7 | 1 | 1,5 | 2,3 | 21,7 | ATV320U02M2C | 0,8 |
| 0,37 | 0,5 | 5,9 | 4,9 | 1,2 | 1 | 3,3 | 5 | 32,2 | ATV320U04M2C | 1 |
| 0,55 | 0,75 | 7,9 | 6,6 | 1,6 | 1 | 3,7 | 5,6 | 41,7 | ATV320U06M2C | 1,1 |
| 0,75 | 1 | 10 | 8,4 | 2 | 1 | 4,8 | 7,2 | 48,3 | ATV320U07M2C | 1,1 |
| 1,1 | 1,5 | 13,8 | 11,6 | 2,8 | 1 | 6,9 | 10,4 | 65,6 | ATV320U11M2C | 1,6 |
| 1,5 | 2 | 17,8 | 14,9 | 3,6 | 1 | 8 | 12 | 82,4 | ATV320U15M2C | 1,6 |
| 2,2 | 3 | 24 | 20,2 | 4,8 | 1 | 11 | 16,5 | 109,6 | ATV320U22M2C | 1,6 |
Трехфазное напряжение питания: 380 - 500 В, 50/60 Гц, со встроенным фильтром ЭМС (4) (6) (7) | ||||||||||
| 0,37 | 0,5 | 2,1 | 1,6 | 1,4 | 5 | 1,5 | 2,3 | 28 | ATV320U04N4C | 1,2 |
| 0,55 | 0,75 | 2,8 | 2,2 | 1,9 | 5 | 1,9 | 2,9 | 33 | ATV320U06N4C | 1,2 |
| 0,75 | 1 | 3,6 | 2,8 | 2,4 | 5 | 2,3 | 3,5 | 38 | ATV320U07N4C | 1,2 |
| 1,1 | 1,5 | 5 | 3,8 | 3,3 | 5 | 3 | 4,5 | 47 | ATV320U11N4C | 1,3 |
| 1,5 | 2 | 6,4 | 4,9 | 4,2 | 5 | 4,1 | 6,2 | 61 | ATV320U15N4C | 1,3 |
| 2,2 | 3 | 8,7 | 6,6 | 5,7 | 5 | 5,5 | 8,3 | 76 | ATV320U22N4C | 2,1 |
| 3 | 4 | 11,1 | 8,4 | 7,3 | 5 | 7,1 | 10,7 | 94 | ATV320U30N4C | 2,1 |
| 4 | 5 | 13,7 | 10,6 | 9,2 | 5 | 9,5 | 14,3 | 112 | ATV320U40N4C | 2,2 |
(1) От 5.5 кВт до 15кВт выбирайте изделие с блоком управления книжного исполнения. Вненшний вид этих преобразователей имеет форму куба. Это касается каталожных номеров ATV320U55N4B, ATV320U75N4B, ATV320D11N4B, и ATV320D15N4B.
(2) Значения даны при номинальной частоте коммутации 4 кГц в установившемся режиме работы.Частота коммутации настраивается от 2 до 16 кГц. При частоте коммутации выше 4 кГц номинальный ток преобразователя частоты
должен быть уменьшен. Номинальный ток двигателя не должен превышать определенную величину.
(3) Типовое значение для 4-х полюсного двигателя и максимальной частоты коммутации 4 кГц без сетевого дросселя для максимального ожидаемого линейного тока короткого замыкания Isc (4).
(4) Номинальное питающее напряжение мин. U1, макс. U2. 200 (U1)…240 В (U2), 380 (U1)…500 В (U2).
(5) Если линейный ток короткого замыкания Isc больше, чем величины в таблице, подключайте сетевой дроссель.
(6) Преобразователи частоты поставляются со встроенными фильтрами ЭМС, соответствующими категории С2. Этот фильтр может быть при необходимости отключен.
(7) Преобразователи частоты снабжены платой ЭМС, подключаемой заказчиком.
Преобразователи частоты Altivar Machine ATV320 с блоком управления книжного исполнения
| Двигатель | Сеть | Altivar Machine ATV320 | ||||||||
| Мощность (1) | Линейный ток (2), (3) | Полная мощность | Макс. линейный ток к.з. (5) | Макс. ток в устан. режиме (ln) (1) | Макс. переходный ток в течение | Мощность, рассеиваемая при номин. нагрузке (ln) (1) | Артикул (1) | Масса | ||
| при U1 | при U2 | при U2 | 230 В | 60 с | ||||||
| кВт | л.с. | А | А | кВА | кА | А | А | Вт | кг | |
Однофазное напряжение питания: 200 - 240 В, 50/60 Гц, со встроенным фильтром ЭМС (3) (5) (6) | ||||||||||
| 0,18 | 0,25 | 3,4 | 2,8 | 0,7 | 1 | 1,5 | 2,3 | 25 | ATV320U02M2B | 2,4 |
| 0,37 | 0,5 | 6 | 5 | 1,2 | 1 | 3,3 | 5 | 38 | ATV320U04M2B | 2,5 |
| 0,55 | 0,75 | 7,9 | 6,7 | 1,6 | 1 | 3,7 | 5,6 | 42 | ATV320U06M2B | 2,5 |
| 0,75 | 1 | 10,1 | 8,5 | 2 | 1 | 4,8 | 7,2 | 51 | ATV320U07M2B | 2,4 |
| 1,1 | 1,5 | 13,6 | 11,5 | 2,8 | 1 | 6,9 | 10,4 | 64 | ATV320U11M2B | 2,9 |
| 1,5 | 2 | 17,6 | 14,8 | 3,6 | 1 | 8 | 12 | 81 | ATV320U15M2B | 2,9 |
| 2,2 | 3 | 23,9 | 20,1 | 4,8 | 1 | 11 | 16,5 | 102 | ATV320U22M2B | 2,9 |
Трехфазное напряжение питания: 380 - 500 В, 50/60 Гц, со встроенным фильтром ЭМС (3) (5) (6) | ||||||||||
| 0,37 | 0,5 | 2,1 | 1,6 | 1,4 | 5 | 1,5 | 2,3 | 27 | ATV320U04N4B | 2,5 |
| 0,55 | 0,75 | 2,8 | 2,2 | 1,9 | 5 | 1,9 | 2,9 | 31 | ATV320U06N4B | 2,6 |
| 0,75 | 1 | 3,6 | 2,7 | 2,3 | 5 | 2,3 | 3,5 | 37 | ATV320U07N4B | 2,6 |
| 1,1 | 1,5 | 5 | 3,8 | 3,3 | 5 | 3 | 4,5 | 50 | ATV320U11N4B | 2,5 |
| 1,5 | 2 | 6,5 | 4,9 | 4,2 | 5 | 4,1 | 6,2 | 63 | ATV320U15N4B | 2,5 |
| 2,2 | 3 | 8,7 | 6,6 | 5,7 | 5 | 5,5 | 8,3 | 78 | ATV320U22N4B | 3 |
| 3 | 4 | 11,1 | 8,4 | 7,3 | 5 | 7,1 | 10,7 | 100 | ATV320U30N4B | 3 |
| 4 | 5 | 13,7 | 10,5 | 9,1 | 5 | 9,5 | 14,3 | 125 | ATV320U40N4B | 3 |
| 5,5 | 7,5 | 20,7 | 14,5 | 12,6 | 22 | 14,3 | 21,5 | 233 | ATV320U55N4B | 7,5 |
| 7,5 | 10 | 26,5 | 18,7 | 16,2 | 22 | 17 | 25,5 | 263 | ATV320U75N4B | 7,5 |
| 11 | 15 | 36,6 | 25,6 | 22,2 | 22 | 27,7 | 41,6 | 403 | ATV320D11N4B | 8,7 |
| 15 | 20 | 47,3 | 33,3 | 28,8 | 22 | 33 | 49,5 | 480 | ATV320D15N4B | 8,8 |
(1) Значения даны при номинальной частоте коммутации 4 кГц в установившемся режиме работы.Частота коммутации настраивается от 2 до 16 кГц. При частоте коммутации выше 4 кГц номинальный ток преобразователя частоты
должен быть уменьшен. Номинальный ток двигателя не должен превышать определенную величину.
(2) Типовое значение для 4-х полюсного двигателя и максимальной частоты коммутации 4 кГц без сетевого дросселя для максимального ожидаемого линейного тока короткого замыкания Isc (4).
(3) Номинальное питающее напряжение мин. U1, макс. U2. 200 (U1)…240 В (U2), 380 (U1)…500 В (U2).
(4) Если линейный ток короткого замыкания Isc больше, чем величины в таблице, подключайте сетевой дроссель.
(5) Преобразователи частоты поставляются со встроенными фильтрами ЭМС, соответствующими категории С2. Этот фильтр может быть при необходимости отключен.
(6) Подключение соответствует стандартам ЭМС:
- Преобразователи ATV320M2B, ATV320U04N4B…ATV320U40N4B снабженыь платой ЭМС. Эта плата является составной частью силового ввода. Эти два компонента нераздельны.
- Преобразователи ATV320U55N4B…D15N4B снабжены снабжаются платой ЭМС, подключаемой заказчиком.
